Антенны типа 3127 - серия дипольных магнитных антенн работающих в частотном диапазоне 440 – 2665 МГц (диапазоны беспроводных устройств). Конструкция диполей решена в виде резонансных петель с исключительной симметрией (+/- 0,1дБ) для CTIA тестирования сотовой связи, интернета, измерения частоты и пульсации. Вектор напряженности электрического поля по азимуту перпендикулярен оси, вектор напряженности поля магнитного параллелен оси.
Подробнее
Описание
Характеристики антенн:
Частота минимальная - 440 МГц
Частота максимальная - 2665 МГц
Мощность максимальная (непрерывная) - 1 Вт
Тип антенны – всенаправленная
Сопротивление (номинал) - 50 Ом
КСВН (типовое значение) - менее 3, модель 3127-450 - менее 5
Тип разъема - SMA (female)
Длина - 21,59 см

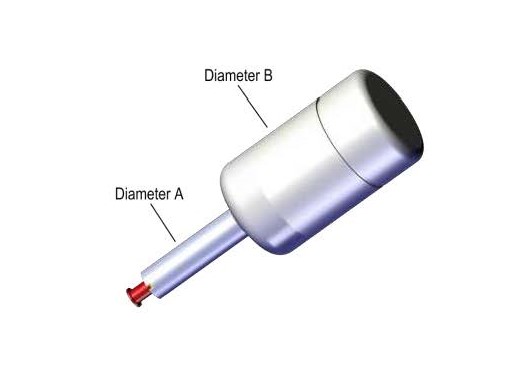

Диаметр A – 1,9 см
Диаметр B – 12,7 см
Частота минимальная - 440 МГц
Частота максимальная - 2665 МГц
Мощность максимальная (непрерывная) - 1 Вт
Тип антенны – всенаправленная
Сопротивление (номинал) - 50 Ом
КСВН (типовое значение) - менее 3, модель 3127-450 - менее 5
Тип разъема - SMA (female)
Длина - 21,59 см
Диаметр A – 1,9 см
Диаметр B – 12,7 см
Модель | Частота |
3127-450 | 440 - 460 МГц |
3127-700 | 690 - 710 МГц |
3127-850 | 840 - 860 МГц |
3127-88 | 870 - 890 МГц |
3127-920 | 910 - 930 МГц |
3127-1575 | 1565 - 1585 МГц |
3127-1732 | 1722 - 1742 МГц |
3127-1768 | 1758 - 1778 МГц |
3127-1790 | 1780 - 1800 МГц |
3127-1800 | 1790 - 1810 МГц |
3127-1862 | 1852 - 1872 МГц |
3127-1880 | 1870 - 1890 МГц |
3127-1950 | 1940 - 1960 МГц |
3127-2150 | 2140 - 2160 МГц |
3127-2450 | 2440 - 2460 МГц |
3127-2535 | 2525 - 2545 МГц |
3127-2655 | 2645 - 2665 МГц |
