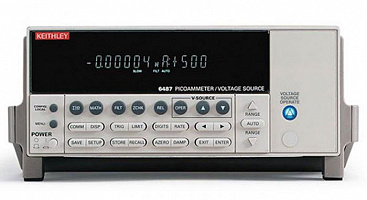

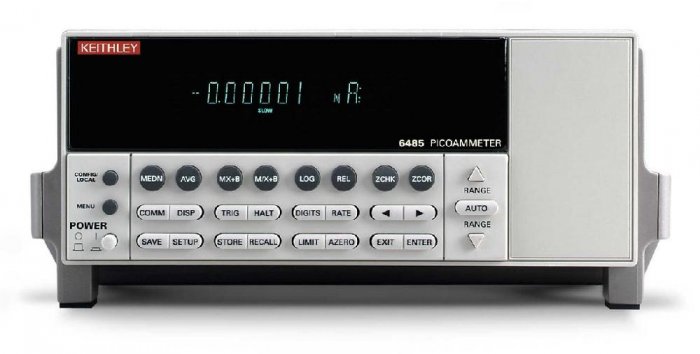

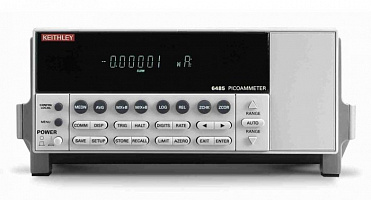

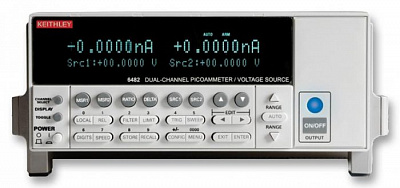

Недорогой 5,5-разрядный пикоамперметр модели 6485 можно использовать для измерения токов от 10 фА до 20 мА со скоростью до 1000 показаний в секунду. Пикоамперметр-источник напряжения модели 6487 обеспечивает повышенную точность и уменьшение времени нарастания по сравнению с моделью 6485, включает источник напряжения 500 В и имеет функцию демпфирования для использования с емкостными устройствами. Двухканальный пикоамперметр-источник напряжения модели 6482 обеспечивает более высокое разрешение измерений по сравнению с моделью 6485 или 6487 и двойными, независимыми источниками напряжения смещения 30 В.
|
Характеристики
|
Достоинства
|
|
Разрешение тока — до 1 фА (6482)
|
Измерение ультранизких утечек тока в компонентах, темных токов в оптических устройствах, токов пучка в микроскопическом оборудовании.
|
|
Нагрузка по напряжению — до 200 мкВ
|
Измерения токов с высокой точностью, даже в контурах с очень низкими напряжениями источника.
|
|
Двухканальные измерения (6482)
|
Упрощение анализа многоканальных устройств, мониторинга токов в нескольких местах на материалах, одновременная регистрация данных от нескольких сенсоров.
|
|
Выбор из 0, 1 или 2 встроенных источников напряжения
|
Убедитесь, что вы можете найти характеристики напряжения смещения, удовлетворяющие требованиям ваших приложений. Выполните тестирование сопротивления изоляции при помощи источника 500 В в пикоамперметре-источнике напряжения модели 6487.
|
|
Встроенные аналоговые выходы
|
Передача результатов измерений на устройства, такие как цифровые мультиметры, платы сбора данных, осциллографы или ленточные самописцы, для анализа ответного сигнала и тренда.
|
|
Измерение токов до 20 мА
|
Поддержка измерения токов, достаточно высоких для приложений, например, в контурах датчиков 4–20 мА.
|
|
До 1 000 показаний в секунду
|
Соответствие требованиям к высокопроизводительным промышленным испытаниям.
|
|
Встроенный интерфейс Trigger Link
|
Упрощение синхронизации с другими приборами и источниками напряжения благодаря объединению шести независимых выбираемых линий срабатывания в один соединитель для простого, непосредственного управления всеми приборами в системе.
|
|
Модель
|
Ток
|
Количество каналов
|
Интерфейс ПК
|
Сопротивление
|
Тестирование источника
|
|
6485
|
От 10 фА до 20 мА
|
1
|
GPIB, RS-232
|
—
|
—
|
|
6487
|
От 10 фА до 20 мА
|
1
|
GPIB, RS-232
|
От 10 до 10 15 Ом
|
0 – ±500 В
|
|
6482
|
От 1 фА до 20 мА
|
2
|
GPIB, RS-232
|
—
|
0 – ±30 В, каждый канал
|
|
Принадлежность
|
Описание
|
|
237-ALG-15
|
ТРИАКСИАЛЬНЫЙ КАБЕЛЬ С НИЗКИМ УРОВНЕМ ШУМА 15 М (50 ФУТОВ)
|
|
237-ALG-2
|
ТРИАКСИАЛЬНЫЙ КАБЕЛЬ С НИЗКИМ УРОВНЕМ ШУМА
|
|
237-TRX-BAR
|
ТРИАКСИАЛЬНЫЙ АДАПТЕР С ГНЕЗДОВЫМИ РАЗЪЕМАМИ С ТРЕМЯ ПЛОСКИМИ КОНТАКТАМИ
|
|
4288-1
|
КОМПЛЕКТ ДЛЯ МОНТАЖА В ОДИНАРНУЮ ФИКСИРОВАННУЮ СТОЙКУ
|
|
4288-2
|
ДВОЙНОЙ ФИКСИРОВАННЫЙ КОМПЛЕКТ ДЛЯ МОНТАЖА В СТОЙКУ
|
|
4801
|
КАБЕЛЬ ВВОДА С НИЗКИМ УРОВНЕМ ШУМА, С РАЗЪЁМОМ BNC, 1,2 М
|
|
4802-10
|
КАБЕЛЬ ВВОДА С НИЗКИМ УРОВНЕМ ШУМА С РАЗЪЕМОМ BNC, 3 М
|
|
4803
|
КАБЕЛЬ В СБОРЕ, С НИЗКИМ УРОВНЕМ ШУМА
|
|
7009-5
|
5 ФУТОВ ЭКРАНИРОВАННЫЙ КАБЕЛЬ RS-232
|
|
8607
|
КОМПЛЕКТ КАБЕЛЕЙ С ИЗОЛИРОВАННЫМИ ШТЫРЕВЫМИ РАЗЪЕМАМИ (ТИПА «БАНАН»)
|
