Коническая логопериодическая спиральная антенна с рабочим диапазоном частот 1 ГГц – 10 ГГц. Конструктивно это конус из стекловолокна, на внешней части которого установлены спирали из коаксиального кабеля. Антенна с левой круговой поляризацией (опционально с правой), в вертикальном положении антенна может работать как всенаправленная антенна с горизонтальной поляризацией. Сверхнизкий коэффициент КСВН, генерирование высокой напряженности поля при небольшой подаваемой мощности. Оптимальна для тестов на соответствие SAE, MIL-STD, измерения разных радиочастотных сигналов, при тестировании устойчивости, для ЭМС исследований.
Подробнее
Описание
Характеристики антенны:
Частота минимальная – 1 ГГц
Частота максимальная - 10 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)
Максимальная непрерывная мощность – 50 Вт

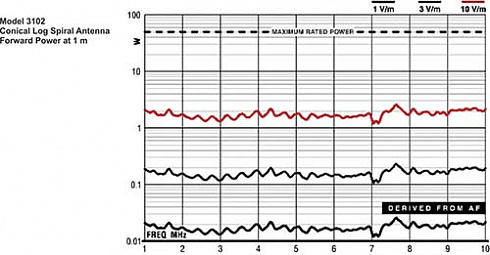

Пиковая мощность – 100 Вт
Поляризация антенны – круговая
Тип диаграммы – направленная

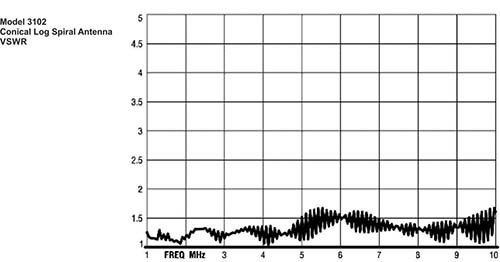

КСВН – менее 2,4
Крепление – разъём 1/4" x 20
Длина – 38,1 см
Диаметр – 12,7 см
Вес – 3,6 кг
Частота минимальная – 1 ГГц
Частота максимальная - 10 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)
Максимальная непрерывная мощность – 50 Вт
Пиковая мощность – 100 Вт
Поляризация антенны – круговая
Тип диаграммы – направленная
КСВН – менее 2,4
Крепление – разъём 1/4" x 20
Длина – 38,1 см
Диаметр – 12,7 см
Вес – 3,6 кг
