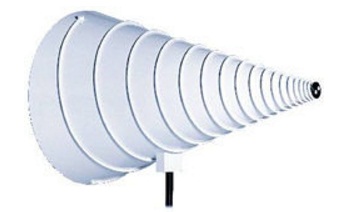

Коническая логопериодическая спиральная антенна с рабочим диапазоном частот 100МГц – 1 ГГц. Конструктивно это конус из стекловолокна, на внешней части которого установлены спирали из коаксиального кабеля. Антенна с левой круговой поляризацией (опционально с правой), в вертикальном положении антенна может работать как всенаправленная антенна с горизонтальной поляризацией. Низкий коэффициент КСВН, генерирование высокой напряженности поля при небольшой подаваемой мощности. Оптимальна для тестов на соответствие SAE, MIL-STD, измерения разных радиочастотных сигналов, при тестировании устойчивости, для ЭМС исследований.
Подробнее
Описание
Характеристики антенны:
Частота минимальная - 100 МГц
Частота максимальная - 1 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)
Максимальная непрерывная мощность – 100 Вт
Пиковая мощность – 150 Вт
Поляризация антенны – круговая
Тип диаграммы – направленная
КСВН – менее 1,6:1
Крепление – разъём 1/4" x 20
Длина – 102,0 см
Диаметр – 66,0 см
Вес – 10,0 кг
Частота минимальная - 100 МГц
Частота максимальная - 1 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – N (f)
Максимальная непрерывная мощность – 100 Вт
Пиковая мощность – 150 Вт
Поляризация антенны – круговая
Тип диаграммы – направленная
КСВН – менее 1,6:1
Крепление – разъём 1/4" x 20
Длина – 102,0 см
Диаметр – 66,0 см
Вес – 10,0 кг
