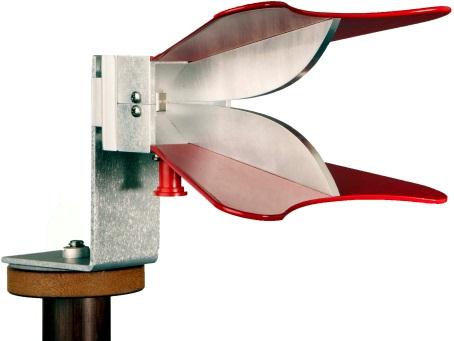

Двухгребневая волноводно-рупорная антенна с рабочим диапазоном частот от 10 ГГц до 40 ГГц без разрывов по частоте. Оптимальна при автоматизированном тестировании на ЭМС. Корректирует на верхнем частотном диапазоне более низкое усиление, обладает точным измерением коэффициента усиления и равномерным облучением контролируемой поверхности. Антенна на входе может принимать до 20 Вт непрерывной мощности. Высокий коэффициент усиления и низкий КСВН антенны по всему рабочему частотному диапазону дают высокую напряженность поля и использование усилителя становится более эффективным. Крепление антенны осуществляется кронштейном крепящимся винтом (резьба 1/4"-20) или задним креплением Stinger.
3116С-PA вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.
3116С-PA вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.
Подробнее
Описание
Характеристики антенны:
Частота минимальная – 10,0 ГГц
Частота максимальная – 40,0 ГГц
Тип антенны – направленная
Поляризация – линейная

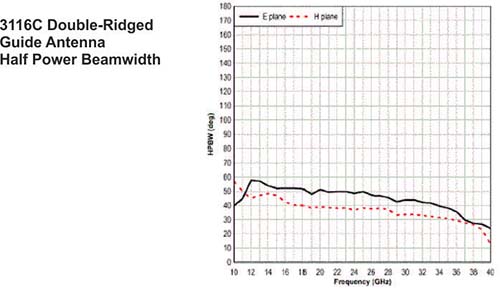

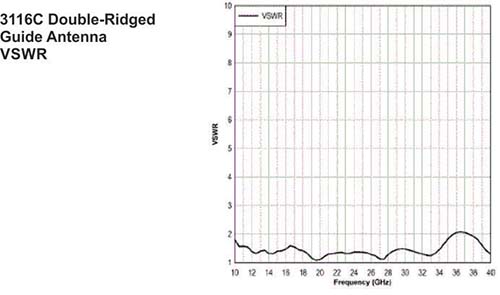

КСВН – 2,5 максимально
Мощность пиковая – 60-30 Вт
Мощность непрерывная (максимальная) – 40-20 Вт
Тип разъема – К- 2,92 мм (female)
Сопротивление (номинал.) - 50 Ом
С крепежным кронштейном 1/4" 20
Длина - 13,0 см
Ширина - 10,8 см
Высота – 8,9 см
Вес – 0,20 кг
С креплением Stinger
Длина - 25,7 см
Ширина - 10,8 см
Высота – 6,4 см
Вес – 0,33 кг
3116С-PA вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.
Средний коэффициент усиления - 35 дБ
Неравномерность усиления + 3,0 дБ
Коэффициент шума - 3,7 дБ
КСВН (выходной и входной) - менее 2,9:1
Тип разъема – К 2,92мм (f)
Размеры предусилителя (Д/Ш/В) - 14,2см х 3,9см х 8,1см
Вес - 1,4 кг (антенна с предусилителем)
Частота минимальная – 10,0 ГГц
Частота максимальная – 40,0 ГГц
Тип антенны – направленная
Поляризация – линейная
КСВН – 2,5 максимально
Мощность пиковая – 60-30 Вт
Мощность непрерывная (максимальная) – 40-20 Вт
Тип разъема – К- 2,92 мм (female)
Сопротивление (номинал.) - 50 Ом
С крепежным кронштейном 1/4" 20
Длина - 13,0 см
Ширина - 10,8 см
Высота – 8,9 см
Вес – 0,20 кг
С креплением Stinger
Длина - 25,7 см
Ширина - 10,8 см
Высота – 6,4 см
Вес – 0,33 кг
3116С-PA вариант антенны с предусилителем увеличивающим производительность и чувствительность антенны во всём рабочем диапазон частот.
Средний коэффициент усиления - 35 дБ
Неравномерность усиления + 3,0 дБ
Коэффициент шума - 3,7 дБ
КСВН (выходной и входной) - менее 2,9:1
Тип разъема – К 2,92мм (f)
Размеры предусилителя (Д/Ш/В) - 14,2см х 3,9см х 8,1см
Вес - 1,4 кг (антенна с предусилителем)
