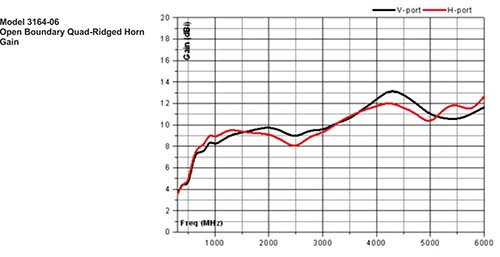

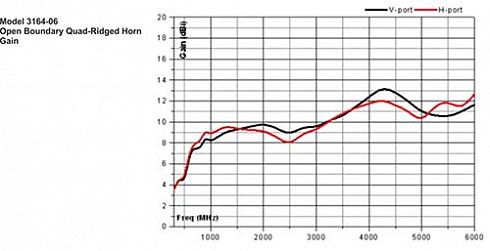

4-х гребневый рупор с открытым излучателем, широкий рабочий диапазон частот 300 МГц – 6 ГГц. Постоянный коэффициент усиления на верхних частотах 2/3 диапазона. Ортогонально расположенные гребни антенны позволяют проводить круговые и линейные поляризационные измерения по всему рабочему диапазону.
Подробнее
Описание
Характеристики антенны:
Частота минимальная – 300 МГц
Частота максимальная – 6 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – SMA (2) Female
Максимальная непрерывная мощность - 50 Вт
Поляризация антенны – линейная, двойная
Тип диаграммы – направленная
Развязка кросс-поляризации - более 25 дБ

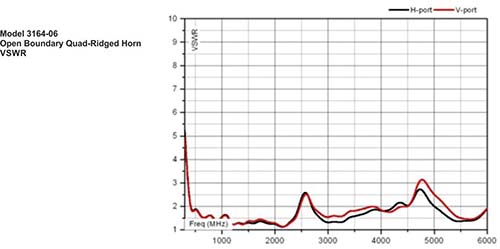

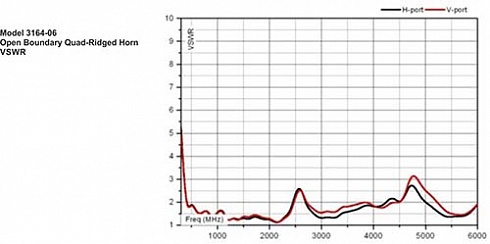

КСВ – менее 3
Высота – 50,0 см
Глубина – 51,4 см
Ширина - 50,0 см
Вес – 9,3 кг
Частота минимальная – 300 МГц
Частота максимальная – 6 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – SMA (2) Female
Максимальная непрерывная мощность - 50 Вт
Поляризация антенны – линейная, двойная
Тип диаграммы – направленная
Развязка кросс-поляризации - более 25 дБ
КСВ – менее 3
Высота – 50,0 см
Глубина – 51,4 см
Ширина - 50,0 см
Вес – 9,3 кг
Документы
3164 User Manual
6.3 Мб
