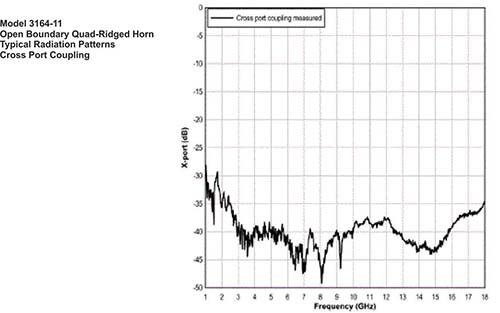

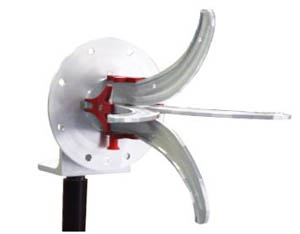

4-х гребневый рупор с открытым излучателем, широкий рабочий диапазон частот 1 ГГц – 18 ГГц. Ортогонально расположенные гребни антенны позволяют измерять две составляющие поля без вращения антенны. Изоляция между портами лучше чем 25 дБ. Равномерное усиление на верхних частотах в 80% диапазона. Малый вес, компактность. Оптимальна при тестирование на ЭМС. Крепежный фланцем позволяет устанавливать антенну на поверхность экранированного помещения.
Подробнее
Описание
Характеристики антенны:
Частота минимальная – 1 ГГц
Частота максимальная – 18 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – SMA Female
Максимальная непрерывная мощность - 20 Вт
Пиковая мощность – 40 Вт
Поляризация антенны – линейная, двойная

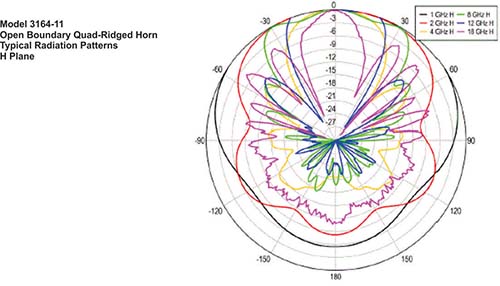

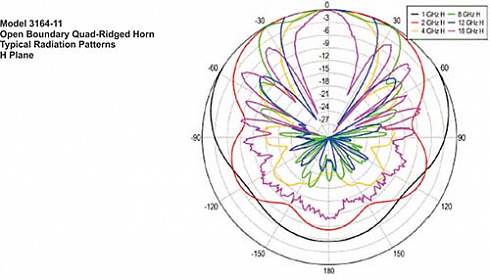

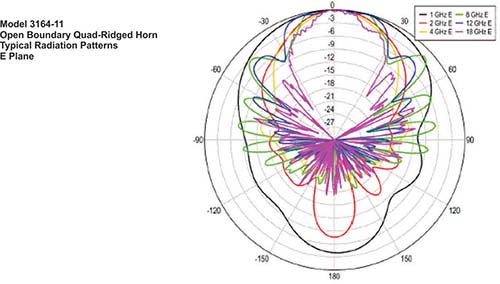

Тип диаграммы – направленная

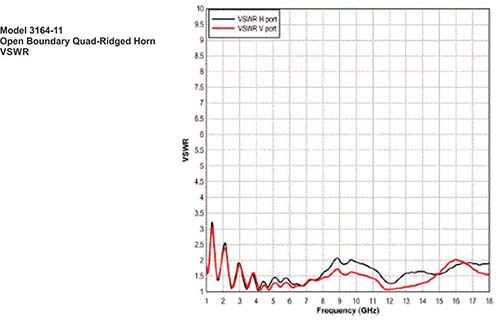

КСВН – менее 2 , максимально 3,25
Высота – 17,6 см
Длина – 19,0 см; 27,7 с кронштейном
Ширина - 17,6 см
Вес - 1,0 кг
Частота минимальная – 1 ГГц
Частота максимальная – 18 ГГц
Сопротивление (номинал) - 50 Ом
Тип разъема – SMA Female
Максимальная непрерывная мощность - 20 Вт
Пиковая мощность – 40 Вт
Поляризация антенны – линейная, двойная
Тип диаграммы – направленная
КСВН – менее 2 , максимально 3,25
Высота – 17,6 см
Длина – 19,0 см; 27,7 с кронштейном
Ширина - 17,6 см
Вес - 1,0 кг
