      Экранирующие панели серии S81, ETS-Lindgren

      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      • Экранирующие панели серии S81, ETS-Lindgren - компания «Мастер-Тул»
      ETS_Lindgen

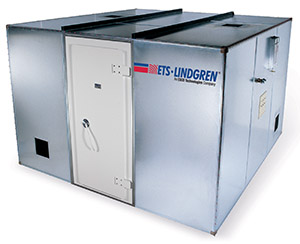

      Модульная система экранирования серии 81 это проверенная временем конструкция для превосходных приложений RF/EMI -экранирования с более чем 10 000 инсталляциями по всему миру. Доступно тридцать шесть стандартных размеров, которые могут быть собраны практически в любой конфигурации размеров. Так же возможно индивидуально спроектировать конфигурацию, которая наилучшим образом соответствует требованиям заказчика, включая экранированные двери, проходные панели, вентиляционные фильтры и т.д.

      Подробнее
      ЗАКАЗАТЬ
      Конструкция
      В основе экранирования лежат размерно-стабильные панели с высокой плотностью частиц и/или фанеры толщиной 1,9 см (соответствуют спецификациям ANSI A208.1), ламинированные с обеих сторон листовой сталью 0,321 мм. Стальной покрытие обеспечивает лучшее ослабление магнитных и электрических полей и плоских волн. Каждая секция панели обеспечивает превосходную устойчивость к деформации, в том числе вызванной влагой, и  обеспечивает прочность всей конструкции.

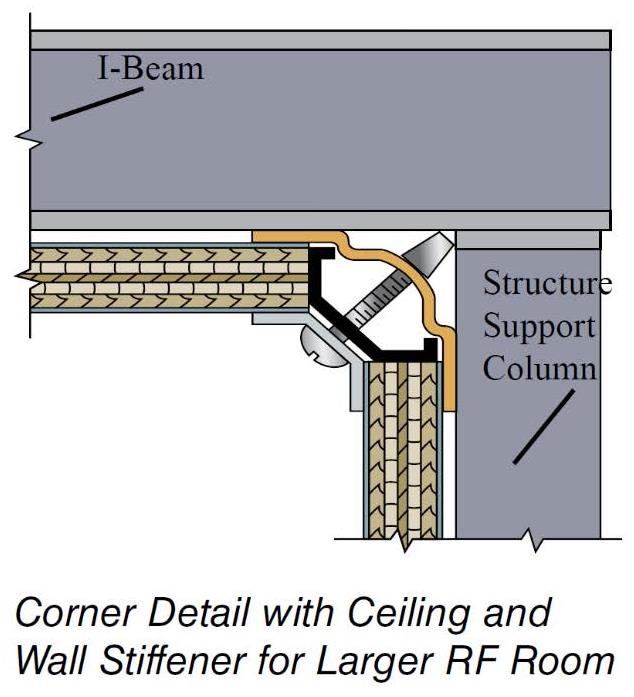

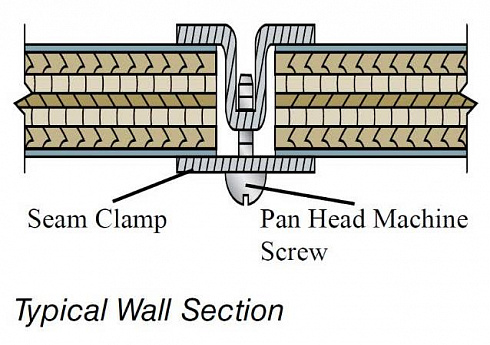

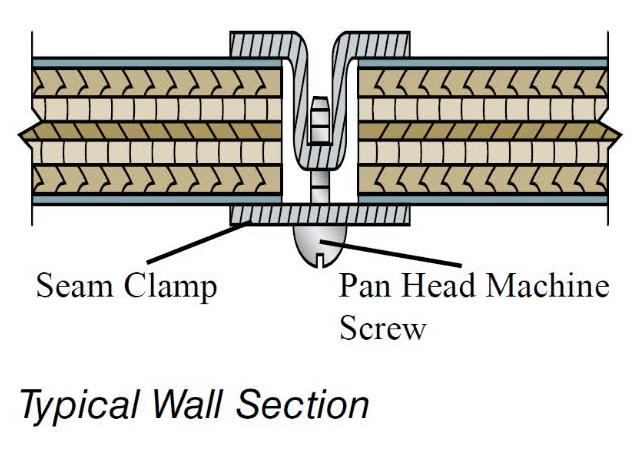

      Для обеспечения равномерного и постоянного контакта с сопряженными поверхностями экранированной панели соединяются с помощью зажимной системы "hat & flat"  3,175 мм и зажимной системы "cove". Чтобы противостоять коррозии зажимные секции оцинкованы и соединены между собой самоцентрирующимися, оцинкованными, крепежными элементами расположенными в центре зажимных секций, чтобы обеспечить надежный экран. Углы экранированного корпуса защищены точными, трехгранными, монолитными секциями торцевых крышек.
      При монтаже никаких специальных инструментов не требуется. Экранированные помещения из панелей системы 81 могут быть установлены, демонтированы и перемещены в другое место по мере необходимости. Корпуса являются автономными, самонесущими и не требуют крепления к основному зданию.

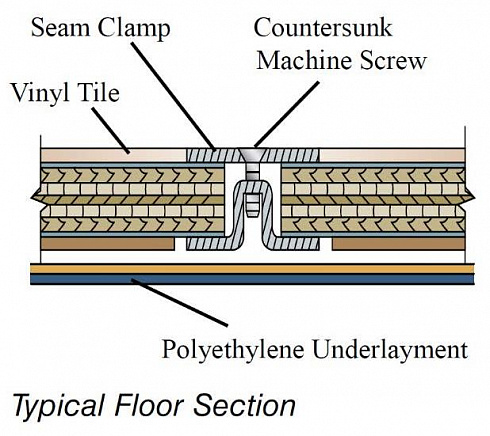

      Для обеспечения электрической изоляции под экранированными панелями пола устанавливают  6 мм пароизоляцию и диэлектрическую подложку толщиной 3,175 мм. Винты для пола с потайной головкой  обеспечивают гладкую поверхность пола. В качестве износостойкого материала на стальную поверхность пола с помощью клея укладывается виниловая плитка. Кроме того корпуса серии 81 могут быть преобразованы в ферритовую и/или обычную безэховую камеру. Эта особенность делает серию 81 по настоящему гибким решением RF/EMI защиты.

      Эффективность
      Экранирующие панели серии 81 обеспечивают превосходную эффективность RFI/EMI защиты и являются наиболее часто востребованной защитой для требований тестирования NSA 65-6/NSA 94-106.
      Серия 81 обеспечивает высокоэффективное ослабление в широком диапазоне частот и соответствует ряду других технических характеристик:
      - Federal Specification SS-A-118B: Испытание на огнестойкость
      - ASTM E84-81-A: Испытание на характеристики поверхностного горения строительных материалов
      - ASTM E90-83: Рекомендуемая практика лабораторных измерений потерь при передаче звука по воздуху в перегородках здания.
      Радиочастотная защита серии 81 также соответствует универсальным строительным нормам (UBC) и может быть собрана в наиболее жестких сейсмических зонах. Отвечает широкому спектру критически важных требований к тестированию.

      Применение:
      Тестирование продукции на соответствие нормативам EMC
      EMI экранирование
      Ремонт и калибровка приборов
      Тестирование на производствах, выходной контроль продукции
      Сервисные центры беспроводных сетей
      Лаборатории тестирования высокого напряжения
      Защищённые компьютерные комнаты
      Тестирование беспроводных продуктов
      Метрологические лаборатории
      Магнитно-резонансная томография (МРТ)
      Медицинское оборудование и контрольно-измерительные приборы
      Лаборатории биоинженерии
      Посольства и консульства
      Области безопасности TEMPEST

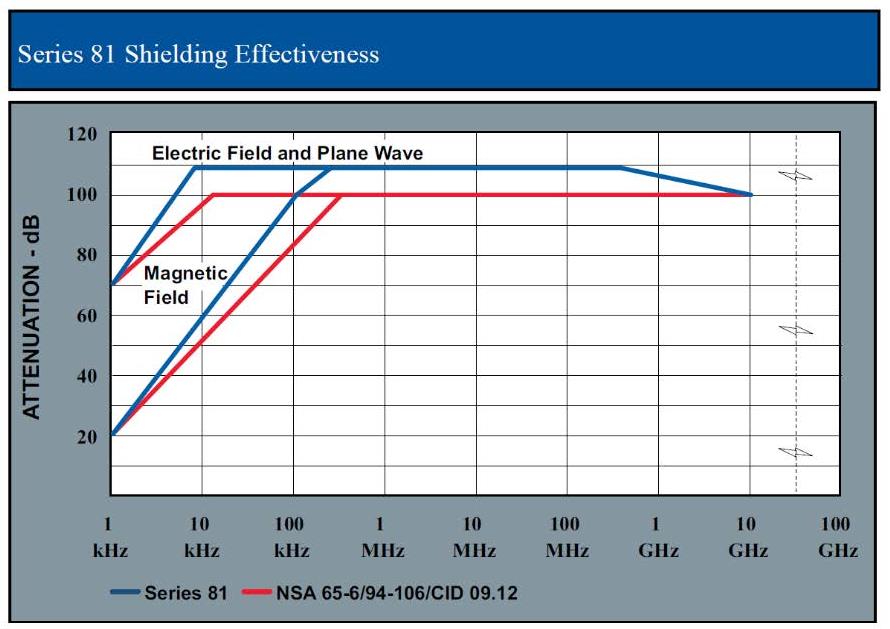

      Характеристики:
      Magnetic Field: 20 dB @ 1 KHz; 56 dB @ 10 KHz; 100 dB @ 200 KHz
      Electric Field: 100 dB from 200 KHz thru 50 MHz
      Plane Wave: 100 dB @ 50 MHz to 1 GHz
      Microwave: 100 dB @ 10 GHz

      Стандартные размеры
      Высота Длина Ширина
      2.51 m 2.52 m 2.50 m
      2.51 m 3.11 m 2.52 m
      2.51 m 3.76 m 2.50 m
      2.51 m 4.99 m 2.50 m
      2.51 m 3.15 m 3.11 m
      2.51 m 3.76 m 3.11 m
      2.51 m 4.99 m 3.11 m
      2.51 m 6.23 m 3.11 m
      2.59 m 3.76 m 3.74 m
      2.59 m 6.23 m 3.76 m
      2.59 m 6.23 m 3.74 m
      2.59 m 7.47 m 3.74 m
      2.59 m 4.99 m 4.96 m
      2.59 m 6.23 m 4.96 m
      2.59 m 7.47 m 4.96 m
      2.61 m 6.23 m 6.18 m
      2.61 m 7.47 m 6.18 m
      2.61 m 7.47 m 7.42 m

      ПРИМЕЧАНИЯ:
      Доступен размер с высотой 3.05 м. Доступны размеры под заказ.
      Вокруг корпуса с высотой 3,05 м требуется монтажный зазор 50,8 мм.
