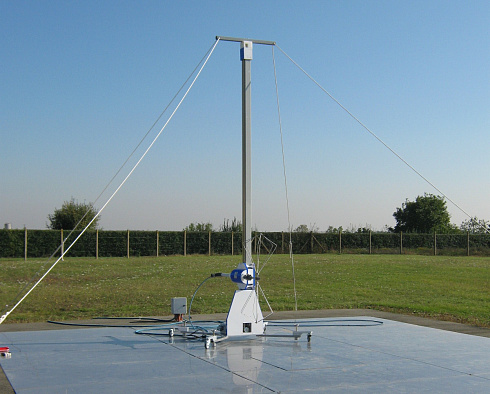

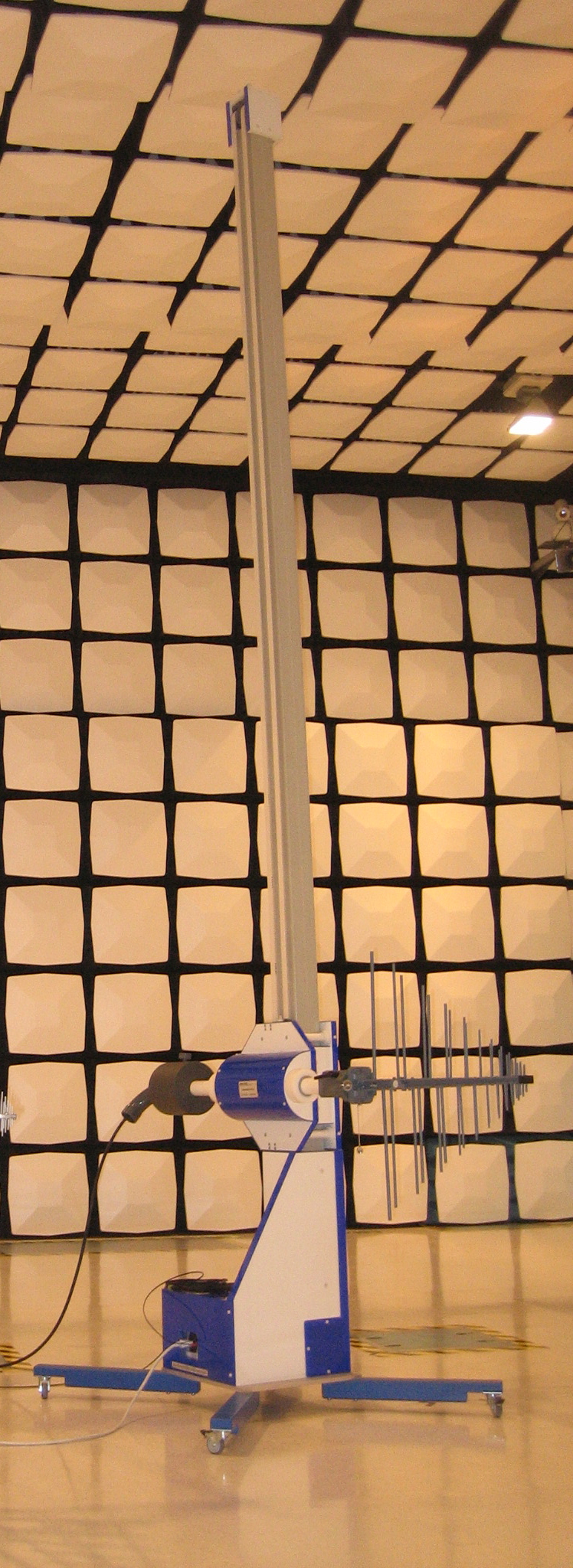

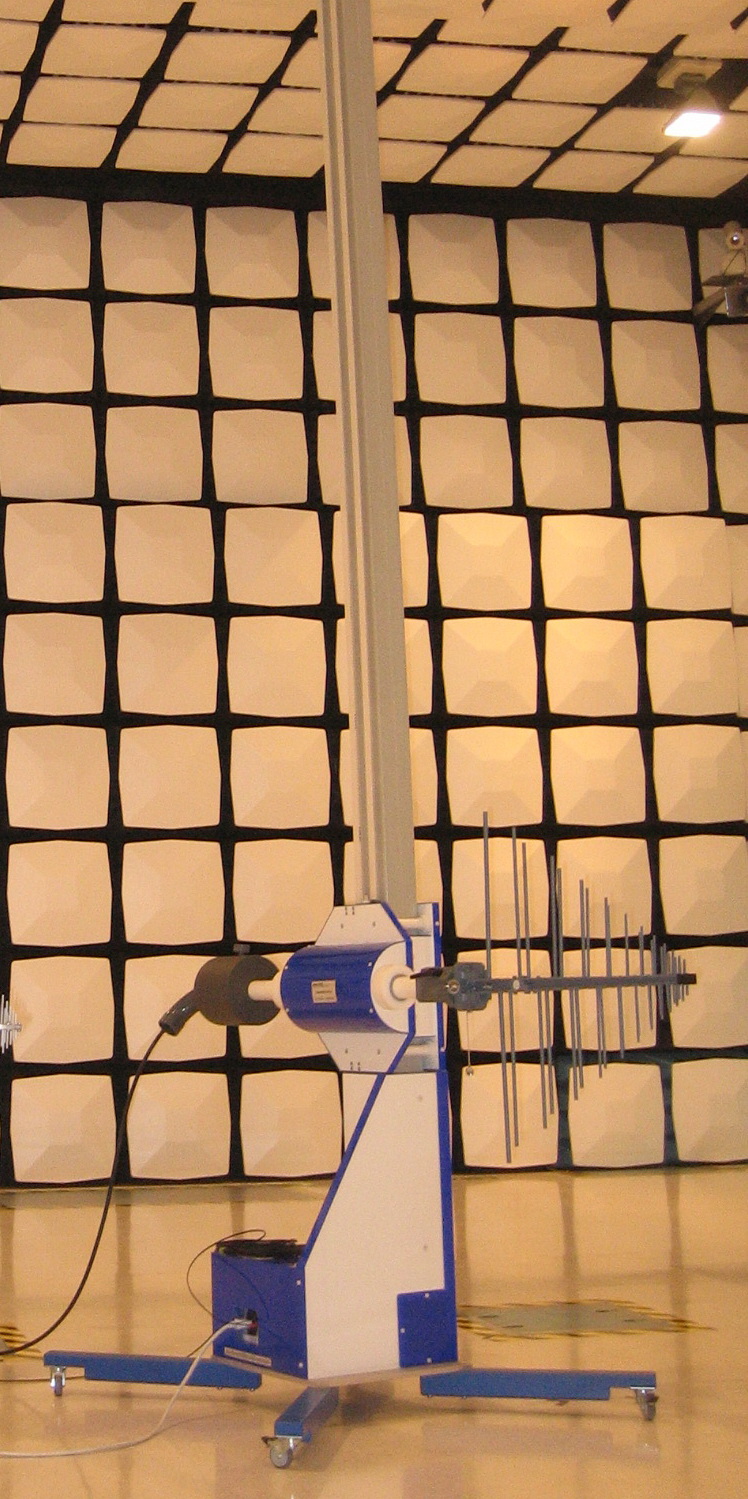

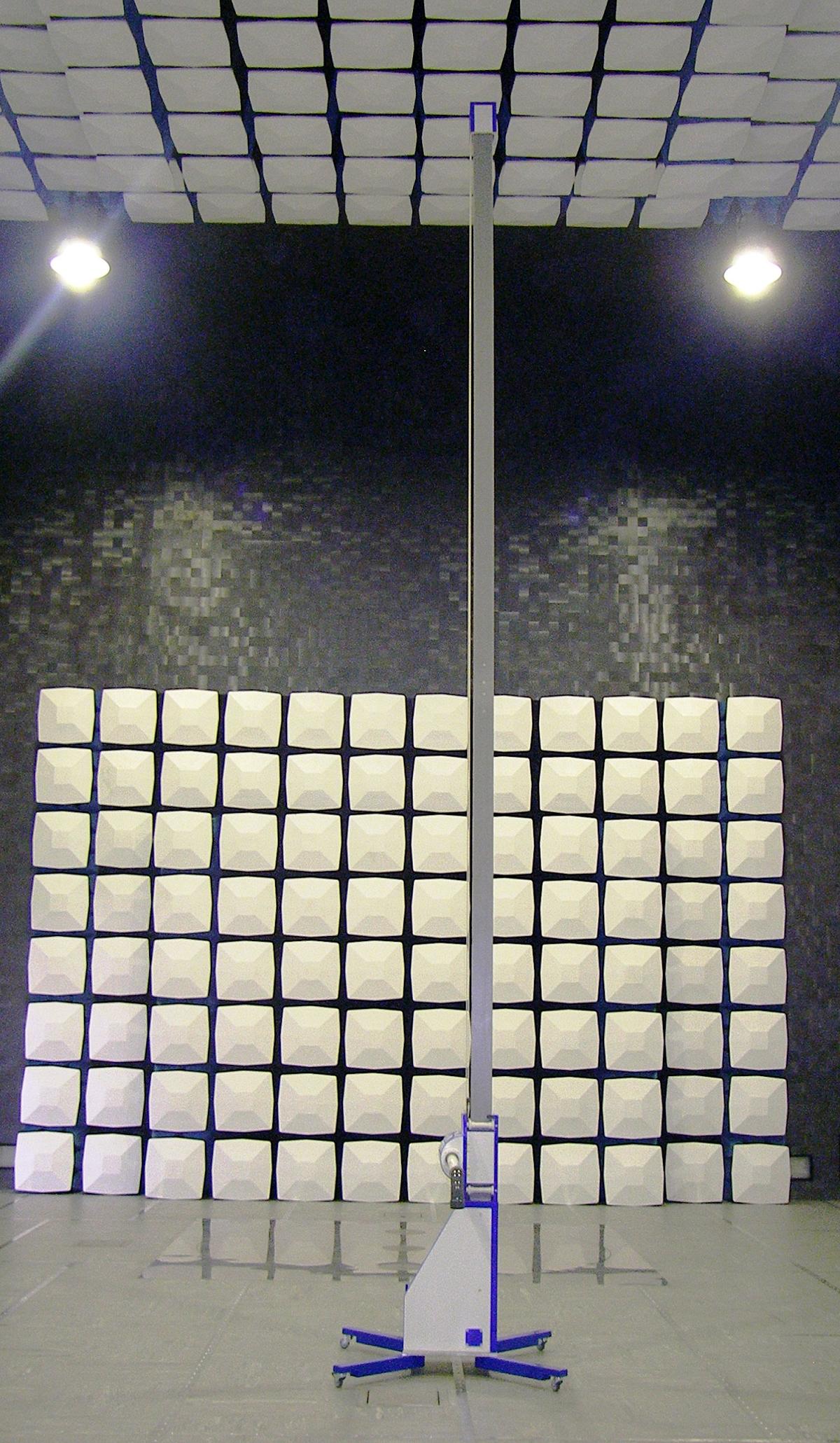

Антенные мачты серии AM предназначены для использования в полубезэховых/безэховых камерах. Мачты серии АМ тип - О предназначены для использования на открытых испытательных площадках, специальные растяжки, анкерные штифты и защитная крышка обеспечивают их работу при скорости ветра до 60 км/ч. и в других измерительных решениях. Антенная мачта, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). По запросу доступны адаптеры для всех типов антенн. Все мачты серии АМ имеют автоматическое изменение поляризации антенн (вращаются вокруг своей оси). Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенных мачт серии АМ
- Нагрузка (максимальная, сбалансированная) – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
- Поперечное сечение мачты - 100 мм х 100 мм
- Скорость позиционирования - 2 ÷ 16 см/сек
- Точность позиционирования - +/- 1 см
- Поляризация - Электрическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - 2 зубчатых ремня
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Подшипники на мачте скольжения - шариковые
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, руководство пользователя
| AM2.0 | AM3.0 | AM4.0 | AM4.0-О | AM6.0 | AM6.0-О | |
| Диапазон автоматической (электрической) регулировки высоты антенны | 1,0 м ÷ 2,0 м | 1,0 м ÷ 3,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 6,0 м | 1,0 м ÷ 6,0 м |
| Общая высота мачты | 2,6 м | 3,6 м | 4,6 м | 4,6 м | 6,6 м | 6,6 м |
| Размеры основания (Д х Ш) | 1,3 м х 0,7 м | 1,3 м х 0,7 м | 1,3 м х 0,7 м | 1,75 м х 1,55 м | 1,3 м х 0,7 м | 1,75 м х 1,55 м |
| Общий вес | 60 кг | 60 кг | 65 кг | 85 кг | 70 кг | 90 кг |
