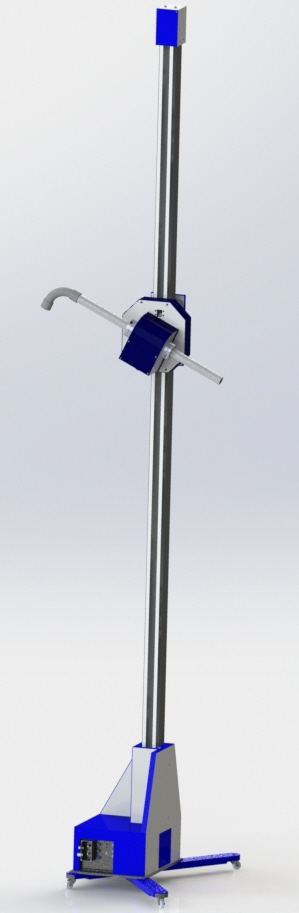

      Антенные мачты MATURO серии BAM (Boresight)

      • Антенные мачты MATURO серии BAM (Boresight) - компания «Мастер-Тул»
      maturo
      Антенные мачты серии BAM предназначены для использования в полубезэховых/безэховых камерах, а также и в других измерительных решениях. Все мачты серии BАМ имеют автоматическое изменение поляризации и функцию автоматического наклона во время сканирования по высоте (холодная пристрелка). Антенная мачта, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). По запросу доступны адаптеры для всех типов антенн. Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
      Подробнее
      ЗАКАЗАТЬ
      • Описание
      • Документы
      Описание
      Технические данные антенных мачт серии BАМ

      BAM4.0-P BAM6.0-P
      Диапазон автоматической (электрической) регулировки высоты антенны 1,0 м ÷ 4,0 м 1,0 м ÷ 6,0 м
      Общая высота мачты 4,6 м 6,6 м
      Размеры основания (Д х Ш) 1,0 м х 0,7 м 1,0 м х 0,7 м
      Общий вес 75 кг 85 кг

      - Нагрузка без наклона (максимальная, сбалансированная) – 10 кг.
      - Нагрузка при наклоне (максимальная, сбалансированная) – 8 кг.
        Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
      - Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
      - Поперечное сечение мачты - 100 мм х 100 мм
      - Скорость позиционирования - 2 ÷ 20 см/сек
      - Точность позиционирования - +/- 0,5 см
      - Поляризация - пневматическая, 0°/90° (верт./гориз.)
      - Время позиционирования - 0°/90° ≈ 3 сек
      - Привод поляризации – пневматический поворотный привод
      - Управление - электромагнитный клапан
      - Давление (максимальное) – 6 бар
      - Угол наклона – автоматический, 0° ÷ 45° (в зависимости от расстояния до тестовой точки)
      - Скорость наклона - 1° ÷ 7,5°/сек.
      - Точность наклона - ± 0,5 °
      - Мотор - бесщеточный двигатель постоянного тока 200 Вт
      - Подавление помех - 20 дБ при ограничениях EN 55022 класс B
      - Ток потребления (максимальный) - 5A
      - Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
      - Соединительные кабели - волоконно-оптические линии
      - Дистанционное управление - IEEE интерфейс
      - Привод антенного блока - 2 зубчатых ремня
      - Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
      - Температурный режим эксплуатации - + 10°С ÷ + 35°С
      - Аксессуары - 1,5 м кабель питания, руководство пользователя

      Документы
      BAM4.0-P
      62.8 Кб
      BAM6.0-P
      62.8 Кб
      Antenna Adapter
      253.8 Кб
