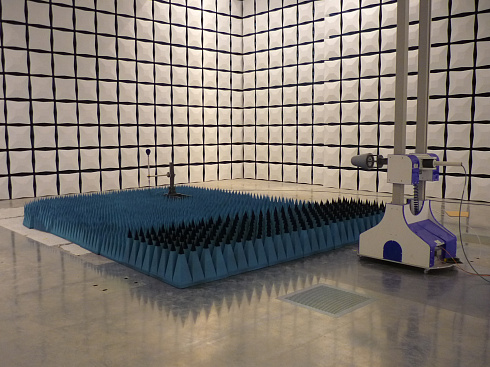

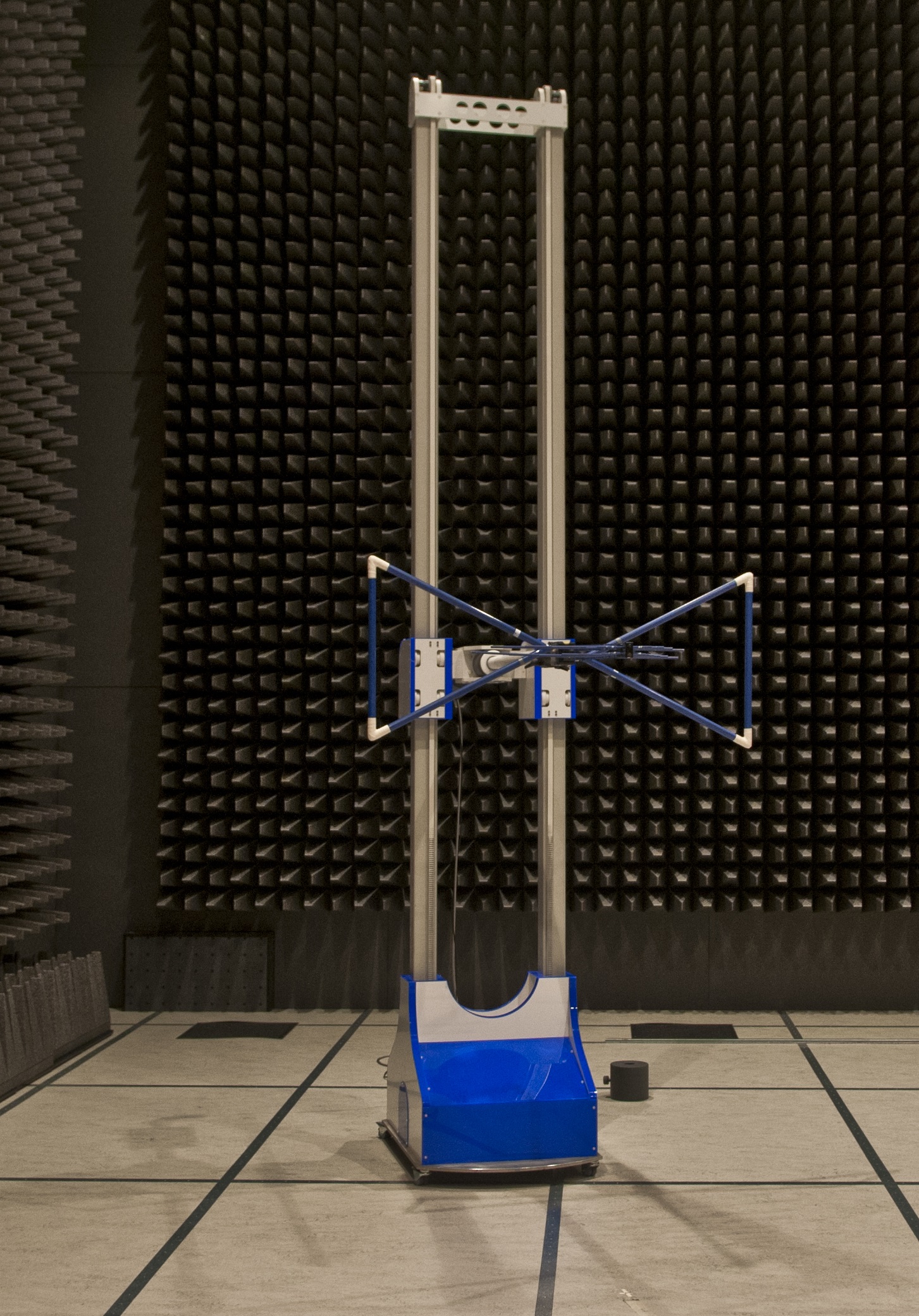

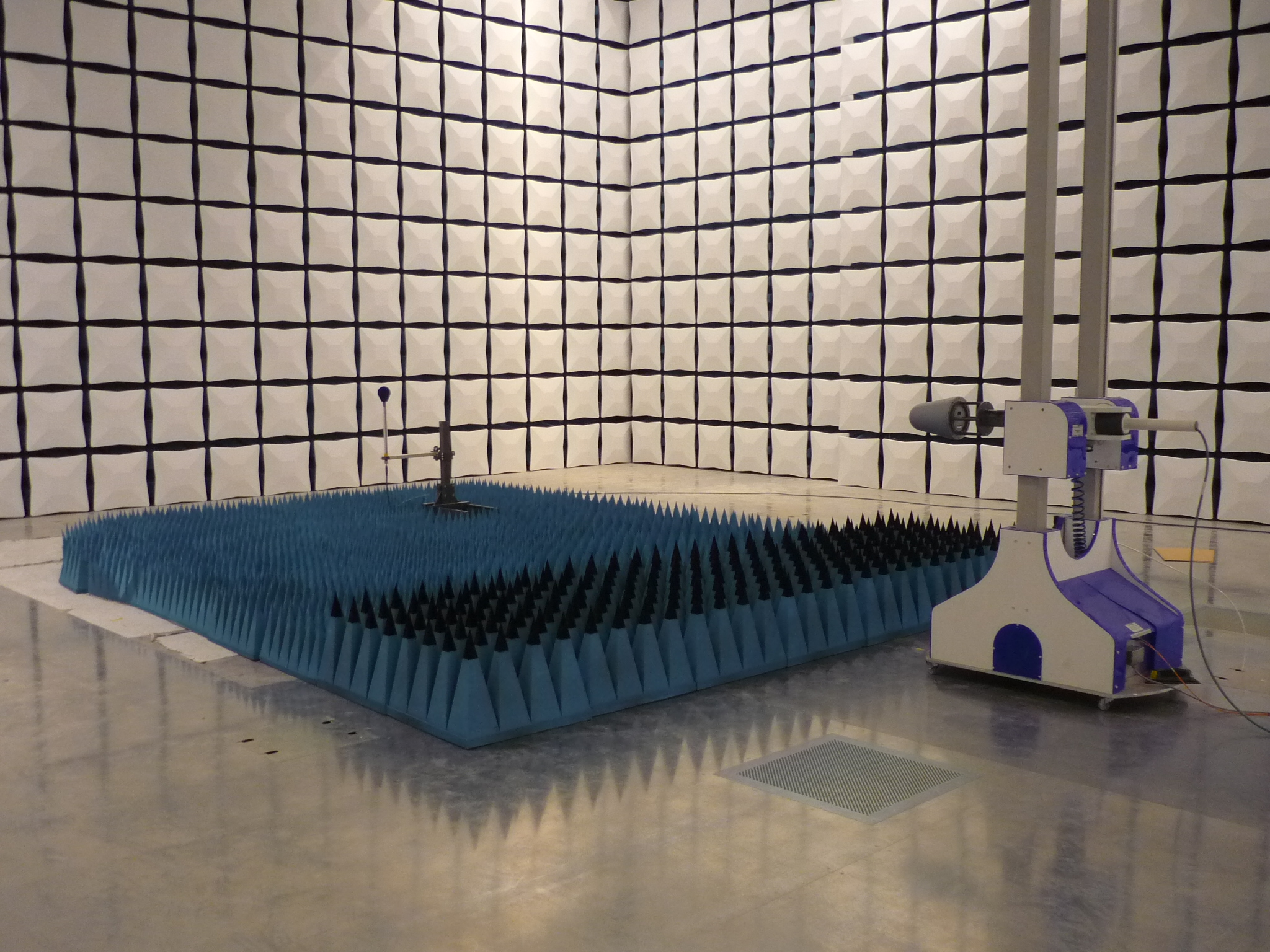

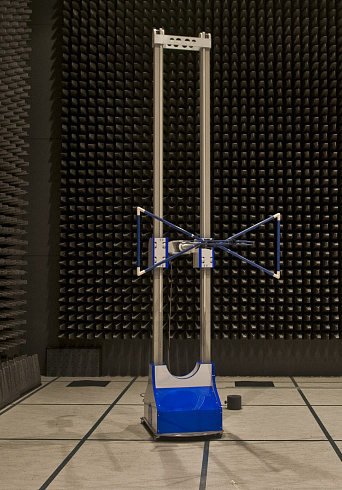

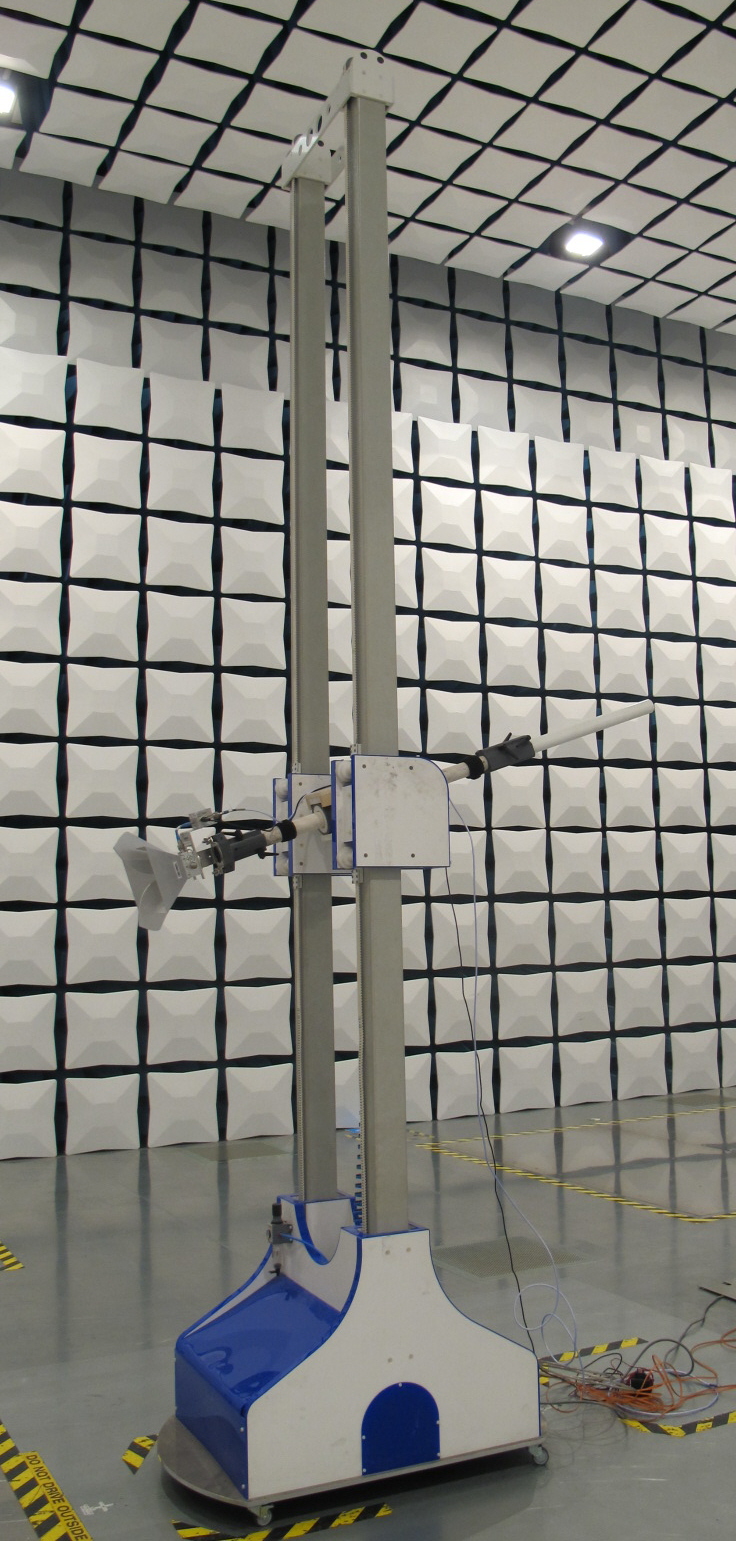

Антенные мачты серии TAM предназначены для использования в полубезэховых/безэховых камерах, а также и в других измерительных решениях. Все мачты серии TАМ имеют автоматическое изменение поляризации и функцию автоматического наклона во время сканирования по высоте (холодная пристрелка). Антенная мачта, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). По запросу доступны адаптеры для всех типов антенн. Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенных мачт серии TАМ
- Нагрузка (максимальная, сбалансированная) – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
- Поперечное сечение мачты - 100 мм х 100 мм, 2 стойки мачты
- Скорость позиционирования - 2 ÷ 20 см/сек
- Точность позиционирования - +/- 0,5 см
- Угол наклона – автоматический, 0° ÷ 45° (в зависимости от расстояния до тестовой точки)
- Скорость наклона - 1° ÷ 7,5°/сек.
- Точность наклона - ± 0,5 °
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления – 5÷ 10 А
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - 3 зубчатых ремня
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, руководство пользователя
| TAM4.0-E | TAM4.0-P | TAM6.0-E | TAM6.0-P | |
| Диапазон автоматической (электрической) регулировки высоты антенны | 1,0 м ÷ 4,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 6,0 м | 1,0 м ÷ 6,0 м |
| Общая высота мачты | 4,5 м | 4,5 м | 6,5 м | 6,5 м |
| Размеры основания (Д х Ш) | 1,0 м х 0,7 м | 1,0 м х 0,7 м | 1,0 м х 0,7 м | 1,0 м х 0,7 м |
| Общий вес | 160 кг | 150 кг | 180 кг | 170 кг |
| Поляризация | электрическая, 0°/90° (верт./гориз.) | пневматическая, 0°/90° (верт./гориз.) | электрическая, 0°/90° (верт./гориз.) | пневматическая, 0°/90° (верт./гориз.) |
| Скорость поляризации | до 15°/сек | до 15°/сек | ||
| Точность поляризации | ± 0,5 ° | ± 0,5 ° | ||
| Время позиционирования | 0°/90° ≈ 3 сек | 0°/90° ≈ 3 сек | ||
| Давление (максимальное) | 6 бар | 6 бар |
