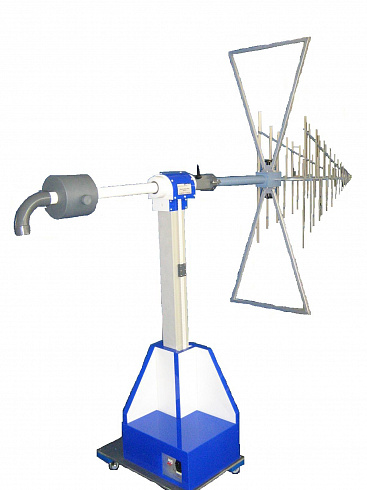

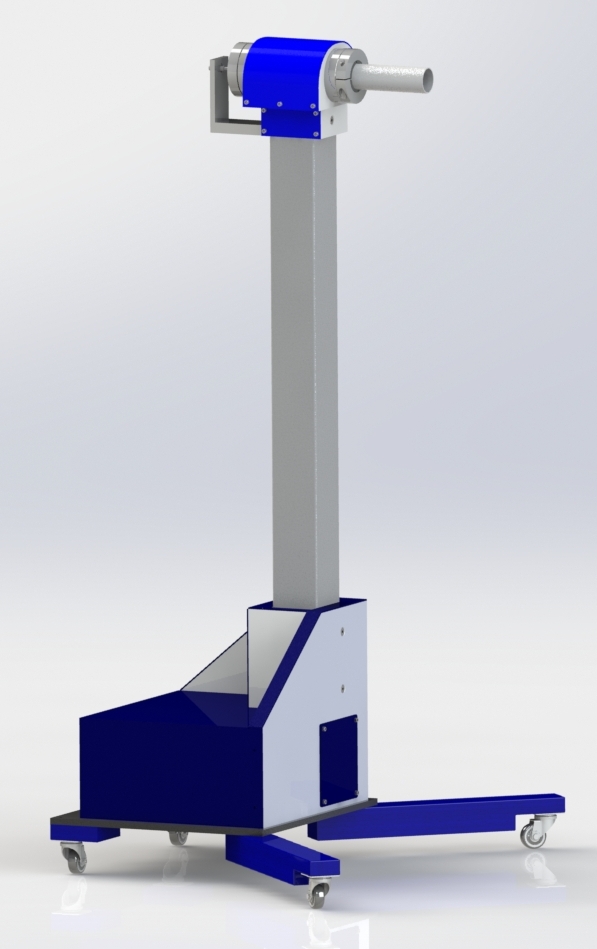

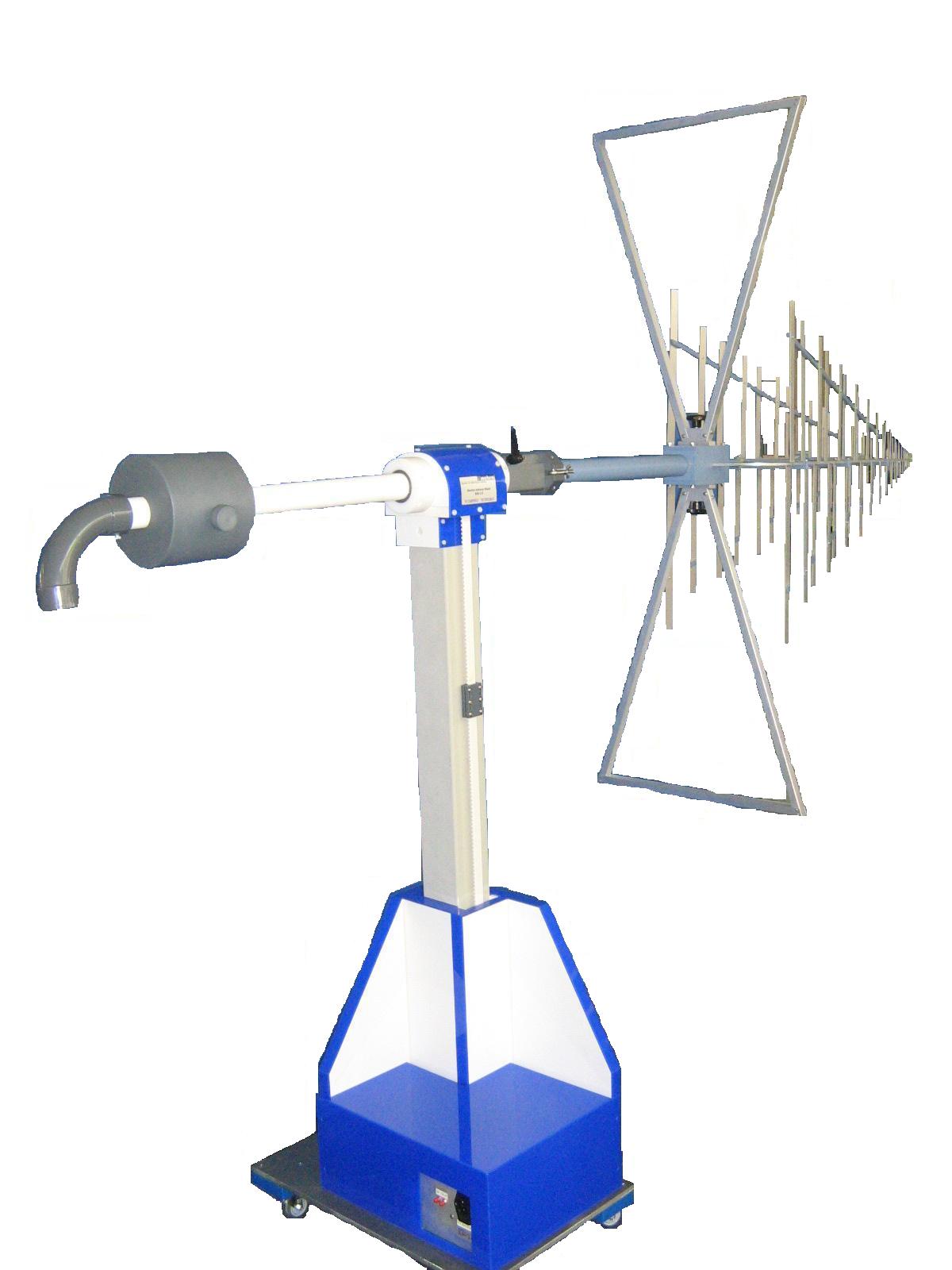

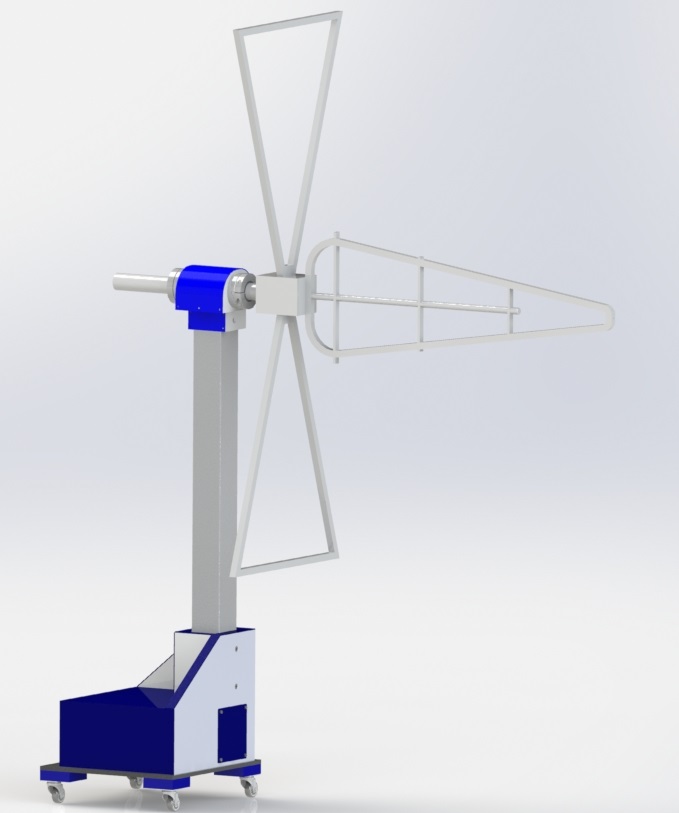

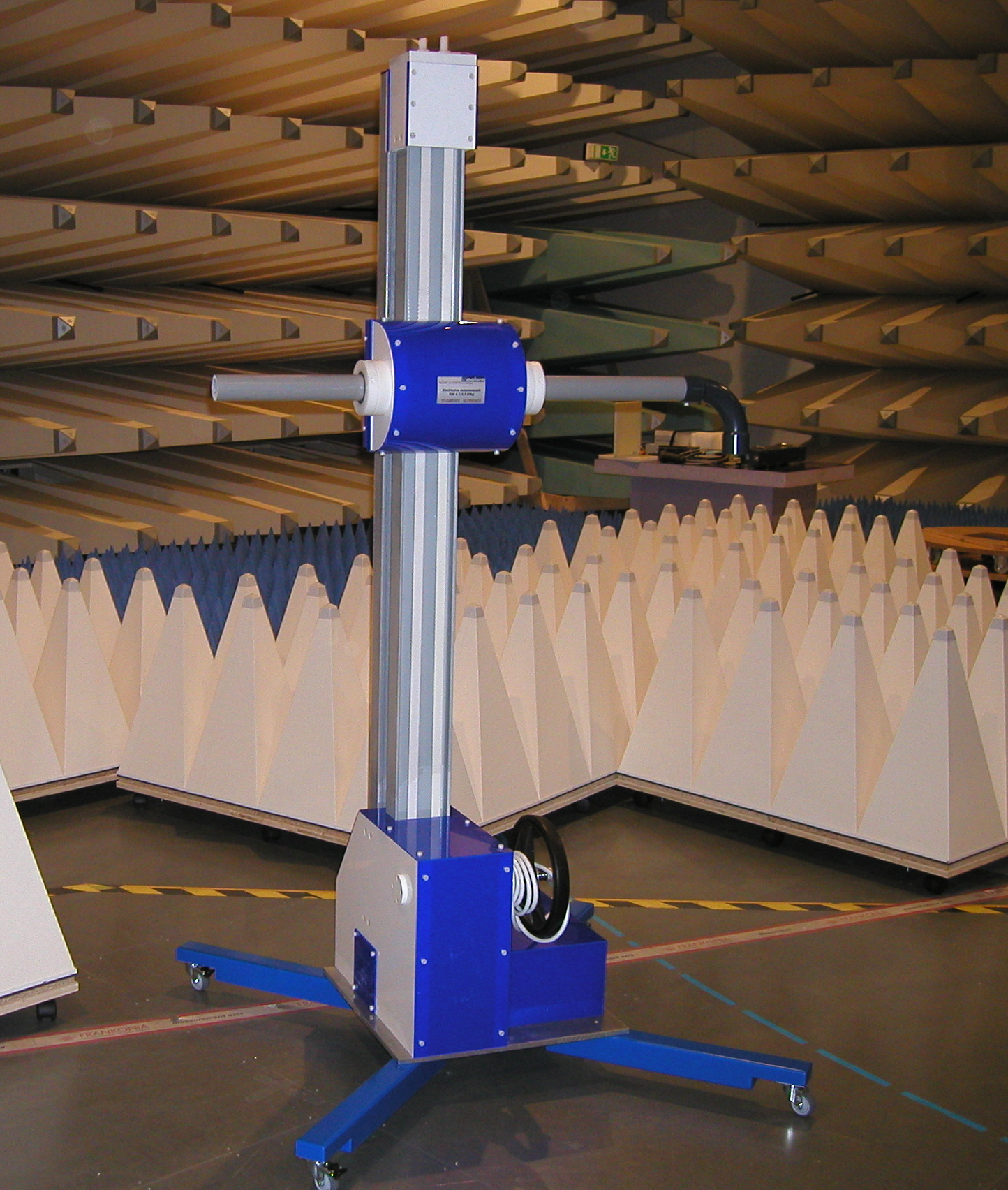

Антенные стенды серии EAS предназначены для использования в полубезэховых/безэховых камерах и в других измерительных решениях. Антенный стенд, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). По запросу доступны адаптеры для всех типов антенн. Все стенды серии EAS имеют автоматическое изменение поляризации антенн. Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенных стендов серии EAS
- Нагрузка (максимальная, сбалансированная) – 6 кг, модель EAS1.5-10kg – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 100 мм х 100 мм
- Поляризация - Электрическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Поляризация, модель EAS365-15kg - Электрическая, 0°/365° с точностью +/- 1°
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень, модель EAS365-15kg – 2 зубчатых ремня
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Основание – подвижное, на 4 колёсах
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, руководство пользователя
| EAS1.0_2.0 | EAS1.5 | EAS1.5-10kg | EAS365-15kg | |
| Высота установки антенны | 1,0 м ÷ 2,0 м | 1,5 м | 1,5 м | 0,7 м ÷ 1,7 м |
| Общая высота мачты | 2,4 м | 1,7 м | 1,7 м | 2,1 м |
| Размеры основания (Д х Ш) | 0,9 м х 0,75 м | 0,9 м х 0,75 м | 0,9 м х 0,75 м | 0,9 м х 0,75 м |
| Общий вес | 40 кг | 30 кг | 35 кг | 45 кг |
- Нагрузка (максимальная, сбалансированная) – 6 кг, модель EAS1.5-10kg – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 100 мм х 100 мм
- Поляризация - Электрическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Поляризация, модель EAS365-15kg - Электрическая, 0°/365° с точностью +/- 1°
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень, модель EAS365-15kg – 2 зубчатых ремня
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Основание – подвижное, на 4 колёсах
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, руководство пользователя
