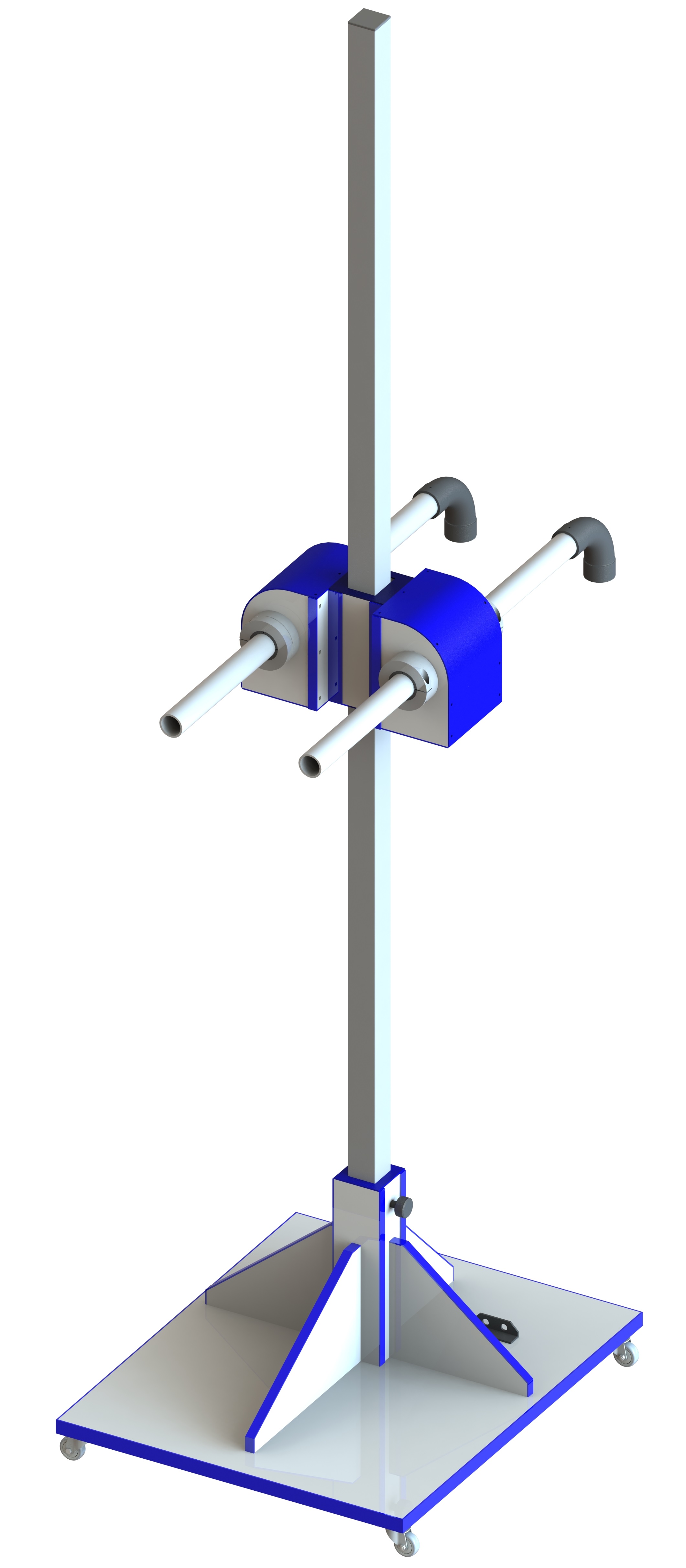

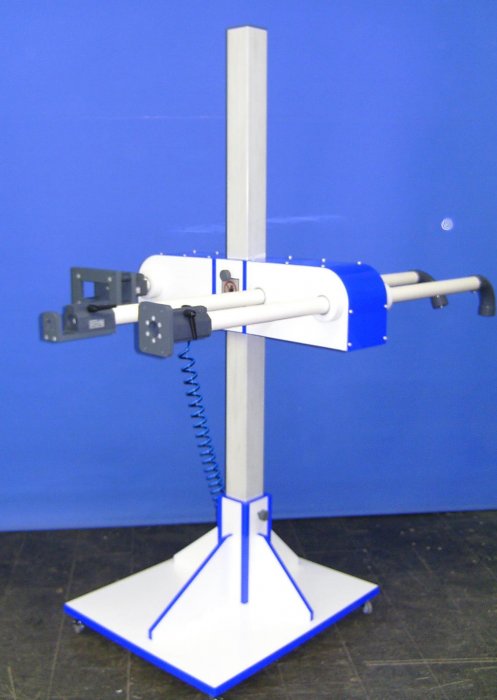

Антенные стенды серии PAS предназначены для использования в полубезэховых/безэховых камерах и в других измерительных решениях с фиксированной высотой антенн. Автоматическое, пневматическое изменение поляризации антенн. Высота установки антенн регулируется вручную. Антенный стенд изготовлена из ПВХ и армированного стеклопластика. По запросу доступны адаптеры для всех типов антенн. Опция IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенных стендов серии PAS
- Нагрузка (максимальная, сбалансированная) – 6 кг, модель PAS2.0-10kg – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 60 мм х 60 мм
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан (располагается снаружи камеры)
- Давление (максимальное) – 6 бар
- Основание – подвижное, на 4 колёсах
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары – два воздушных шланга по 15 м, руководство пользователя
PAS2.0 | PAS2.0-10kg | PAS3.0-C | |
Высота установки антенны | 0,7 м ÷ 2,0 м | 0,7 м ÷ 2,0 м | 1,0 м ÷ 3,0 м |
Общая высота мачты | 2,2 м | 2,2 м | 3,2 м |
Размеры основания (Д х Ш) | 0,9 м х 0,75 м | 0,9 м х 0,75 м | 0,9 м х 0,75 м |
Общий вес | 38 кг | 40 кг | 45 кг |
- Нагрузка (максимальная, сбалансированная) – 6 кг, модель PAS2.0-10kg – 10 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 60 мм х 60 мм
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан (располагается снаружи камеры)
- Давление (максимальное) – 6 бар
- Основание – подвижное, на 4 колёсах
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары – два воздушных шланга по 15 м, руководство пользователя
