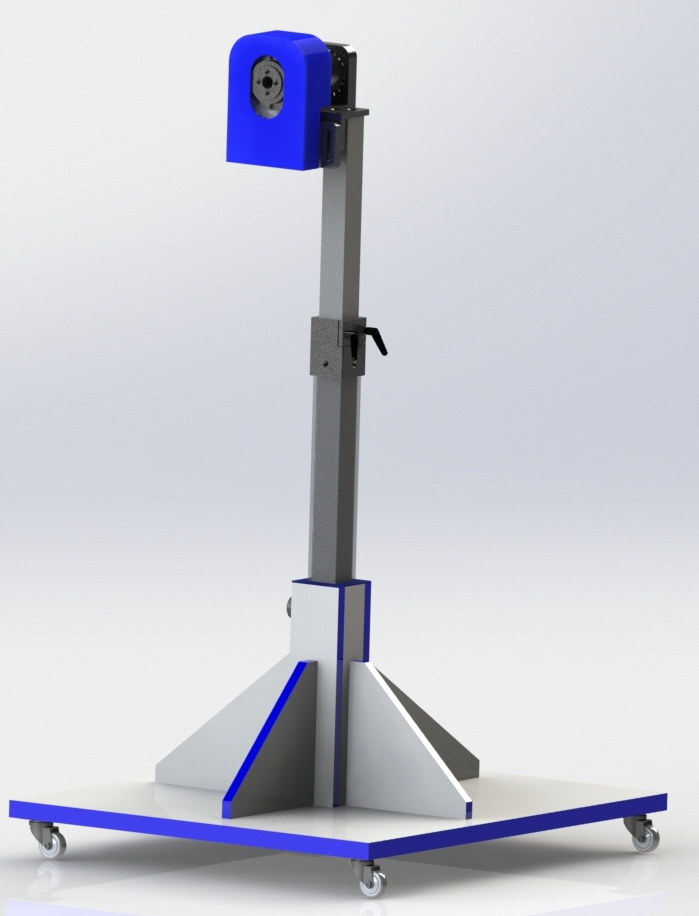

Антенный стенд ASP1.0/1.8-10kg предназначен для использования в полубезэховых/безэховых камерах и в других измерительных решениях с фиксированной высотой антенн. Автоматическое, пневматическое изменение поляризации антенн. Высота установки антенн регулируется вручную. Антенный стенд, за исключением поворотного привода, изготовлена из ПВХ и армированного стеклопластика. По запросу доступны адаптеры для всех типов антенн. Опция IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенного стенда ASP1.0/1.8-10kg:
- Высота установки антенны - 1,0 м ÷ 1,8 м
- Общая высота мачты - 2,0 м
- Размеры основания (Д х Ш) - 0,9 м х 0,75 м
- Нагрузка (максимальная, сбалансированная) – 10кг
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 60 мм х 60 мм
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан (располагается снаружи камеры)
- Давление (максимальное) – 6 бар
- Основание – подвижное, на 4 колёсах
- Общий вес – 25 кг
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары – два воздушных шланга по 15 м, руководство пользователя
- Высота установки антенны - 1,0 м ÷ 1,8 м
- Общая высота мачты - 2,0 м
- Размеры основания (Д х Ш) - 0,9 м х 0,75 м
- Нагрузка (максимальная, сбалансированная) – 10кг
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик
- Поперечное сечение мачты - 60 мм х 60 мм
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан (располагается снаружи камеры)
- Давление (максимальное) – 6 бар
- Основание – подвижное, на 4 колёсах
- Общий вес – 25 кг
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары – два воздушных шланга по 15 м, руководство пользователя
