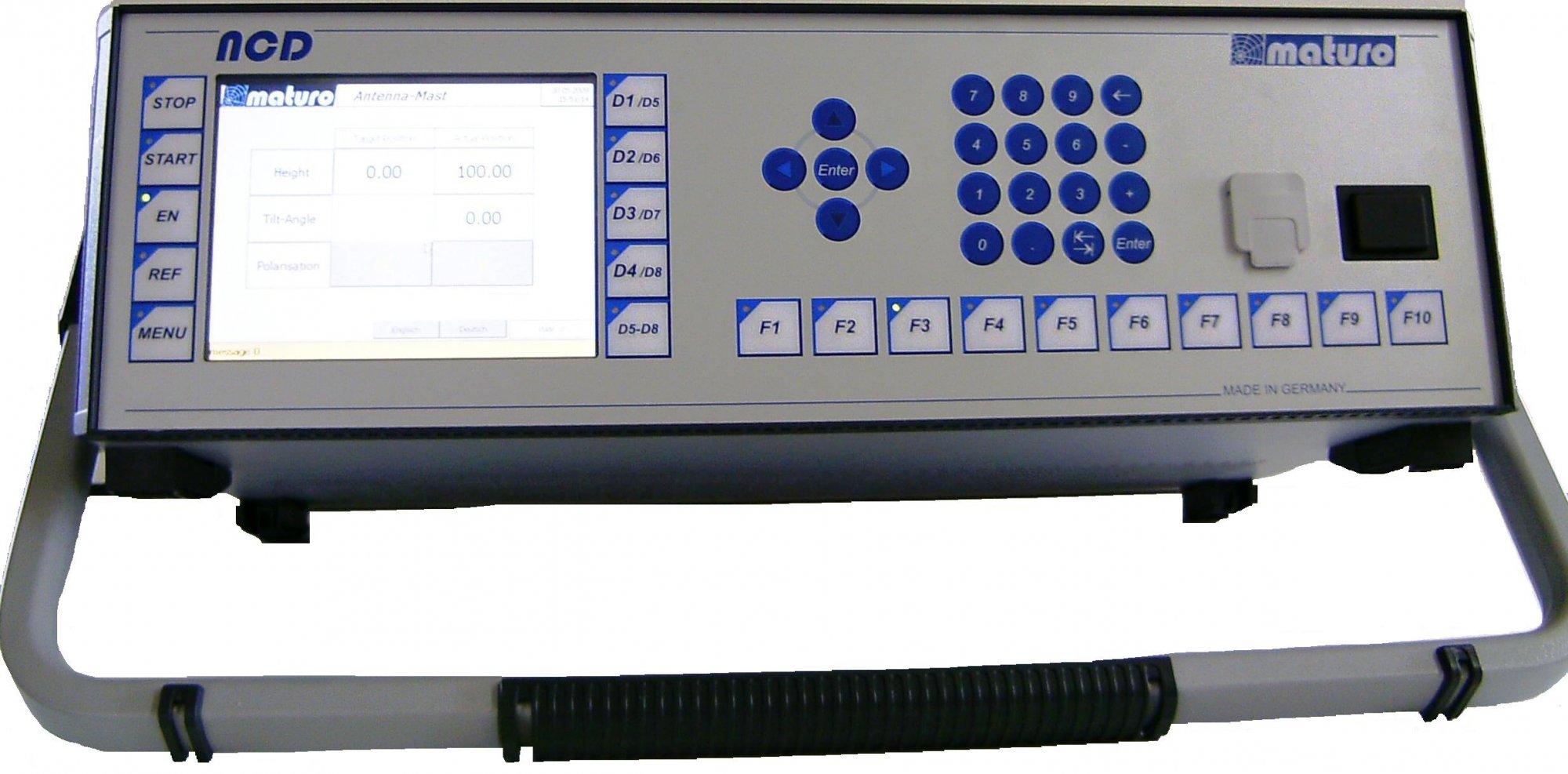

Контроллер NCD предназначен для управления устройствами с различными осями перемещения в количестве до 8 штук. Данные устройства могут представлять собой любые комбинации антенных мачт, поворотных платформ, линейных стендов или любых других устройств позиционирования. Контроллер NCD позволяет дистанционно управлять в ручном и полуавтоматическом режимах по интерфейсу IEEE 488.2 (шина GPIB) или с помощью других интерфейсов устанавливаемых опционально.
Подробнее
Описание
Технические данные
Количество поддерживаемых устройств - до 8
Интерфейсы передачи данных - IEEE 488.2 (шина GPIB) и Ethernet (опция)
Канал передачи данных - оптоволоконный кабель 1G50/125 (расстояние до 2000 м)
Скорость передачи - 100 Мбит/с (быстрый Ethernet)
Экран сенсорный - TFT-экран 5,7"
Питание - 100-240 В, 47-63 Гц, одна фаза, 70 Вт
Предохранитель - 2×T 1,6 A
Размеры (Ш × Г) - 427 × 300 мм, настольное использование и установка в стойку 19"
Высота - 133 мм (3 НЕ)
Температурный диапазон - от +5С до +40С
Общий вес - 8 кг
Принадлежности - Шнур питания 1,5 м, руководство по обслуживанию
Количество поддерживаемых устройств - до 8
Интерфейсы передачи данных - IEEE 488.2 (шина GPIB) и Ethernet (опция)
Канал передачи данных - оптоволоконный кабель 1G50/125 (расстояние до 2000 м)
Скорость передачи - 100 Мбит/с (быстрый Ethernet)
Экран сенсорный - TFT-экран 5,7"
Питание - 100-240 В, 47-63 Гц, одна фаза, 70 Вт
Предохранитель - 2×T 1,6 A
Размеры (Ш × Г) - 427 × 300 мм, настольное использование и установка в стойку 19"
Высота - 133 мм (3 НЕ)
Температурный диапазон - от +5С до +40С
Общий вес - 8 кг
Принадлежности - Шнур питания 1,5 м, руководство по обслуживанию
Особенности:
- Контроллер NCD работает с программным обеспечением Keysight Technologies (ранее Agilent), R&S, Teseq и др.
- Удобные функциональные клавиши для быстрой работы. Функциональные клавиши F1 – F10 позволяют выполнять индивидуальные пользовательские последовательности операций, что упрощает работу и экономит время. Сохранение и доступ к пользовательским программам осуществляется нажатием одной функциональной клавиши.
- Анализ ошибок на основании кодов ошибок. Возможность диагностики по интерфейсу USB. Опциональная возможность анализа по сети Интернет или интерфейсу Ethernet
- Интерфейс USB. Простая процедура обновления с помощью флеш-карты USB. Возможность подключения компьютерной мыши и клавиатуры

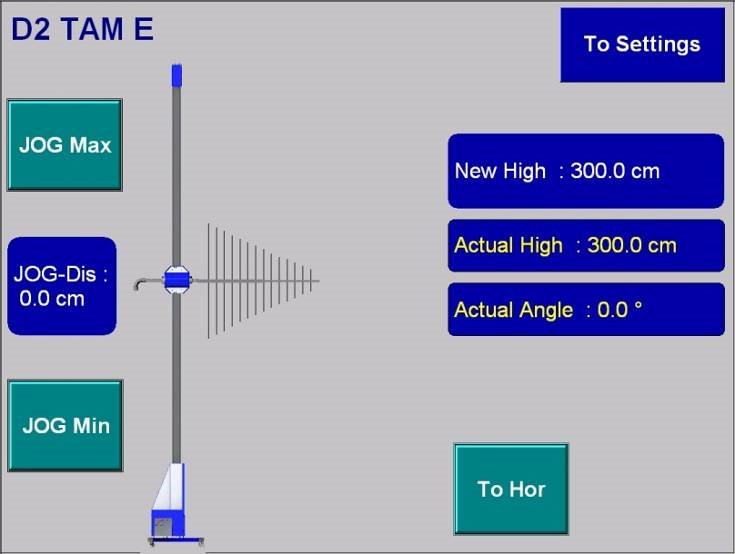

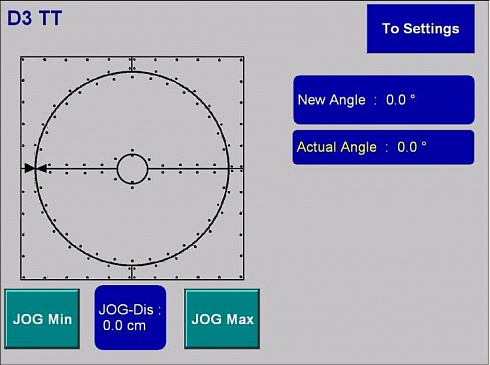

- Простое управление с помощью сенсорной панели. Быстрое и надежное управление на базе технологии сенсорного экрана. Простота настройки сенсорного экрана в соответствии с требованиями пользователя.
- Клавиши позиционирования. Клавиши позиционирования JOG+/JOG- позволяют без труда перемещать устройства позиционирования в ручном режиме.
- Возможности в режиме реального времени. Каждый цикл программы может быть завершен в установленные по умолчанию временные рамки независимо от количества устройств, управляемых одновременно. Эта возможность позволяет избежать перегрузки по командам при использовании быстродействующих удаленных компьютеров.
- Переносной блок управления. Возможность использования стандартных или пользовательских переносных блоков управления.
- Точность отображения на экране. Экран имеет высокое разрешение с возможностью шага отображения положения в 1 мм или 0,1 градуса, соответственно. Более высокое разрешение доступно по запросу.
- Разнообразные дополнительные возможности. Кнопки экстренной остановки, переносные блоки управления, источники света, аналоговые выходы и прочие дополнительные возможности, доступные по запросу.
