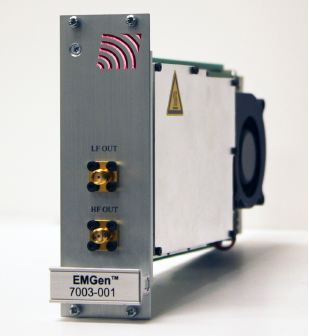

      Модуль гегератора РЧ сигналов EMGen (7003-001), ETS-Lindgren

      • Модуль гегератора РЧ сигналов EMGen (7003-001), ETS-Lindgren - компания «Мастер-Тул»
      ETS_Lindgen
      Модуль EMGen (7003-001) для генерации сигналов в широком диапазоне частот 9 кГц - 6 ГГц. Работает с многофункциональной системой EMCenter. Режимы работы: амплитудная модуляция, импульсная модуляция, непрерывный сигнал. В нижнем частотном диапазоне (9 кГц – 230 МГц) модуль может быть использован для испытаний на устойчивость по стандартам ISO11451-4 (BCI), IEC61000-4-6 и др. В верхнем частотном диапазоне (80 МГц – 6 ГГц) модуль может быть использован для тестирований по стандартам ISO11451-2 (ALSE), IEC61000-4-3 и др.
      Подробнее
      ЗАКАЗАТЬ
      • Описание
      • Документы
      Описание
      Specifications

      Frequency Band

      ​9 kHz to 230 MHz (LF Output)
      80 MHz to 6 GHz (HF Output)​

      ​Frequency Resolution​

      ​1 Hz

      ​​​Frequency Error​

      ​+/- 20 ppm

      ​​Minimum Output Level

      ​​-70 dBm​

      ​Maximum Output Level​

      ​+10 dBm (+4.0 dBm When Using AM)​

      ​Amplitude Resolution

      ​​0.1 dBm

      ​​Amplitude Accuracy

      ​​+/- 1.5 dB​

      ​Output Level Settling Time​

      ​<500 us

      ​Harmonics

      ​<- 50 dBc

      ​​​Non-Harmonic Spurious​

      ​<- 50 dBc​​

      ​Modulation Types​

      ​CW, AM and Pulse​​

      ​Modulation Frequency Range

      ​​10 Hz to 100 kHz​

      ​AM Modulation Depth

      ​​5 to 95% (Usable 0 to 100%)​

      ​AM Accuracy, Output LF
      Measured at 0 dBm Level​

      ​< +/- 3% (5 to 95% Modulation Depth)​

      ​AM Accuracy, Output HF
      Measured at 0 dBm Level​

      ​< +/- 2% (10% to 90% Modulation Depth)
      < +/- 3% (5 to 10% and 90 to 95% Modulation Depth)

      ​​Pulse On/Off Time Range​

      ​200 ns to 100 s​

      ​Pulse Modulation On/Off Ratio
      Output LF

      ​​> 60 dB (9 kHz to 230 MHz)​

      ​Pulse Modulation On/Off Ratio Output HF

      ​​> 90 dB (80 MHz to 1 GHz)
      > 70 dB (1 GHz to 3 GHz)
      > 60 dB (3 GHz to 6 GHz)​

      ​Supply

      12 VDC​

      Dimensions

      3U x One 19 in Slot in EMCenter

      Temperature Range (Use)

      +10° C to +40° C

      Relative Humidity

      10 to 90% (Non-condensing)


      Документы
      EMGen User manual
      1.9 Мб
