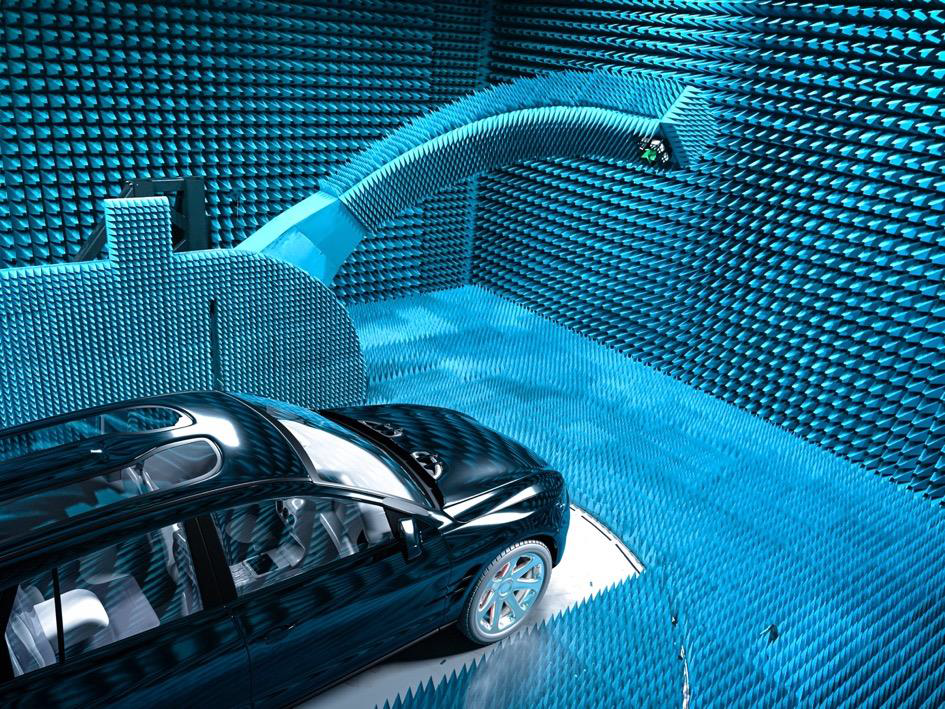

Высокоточная система позиционирования состоящая из сферического портала и поворотного стола.
3-х мерные сферические измерения.
Высокоточные измерения характеристик антенн как в ближнем, так и в дальнем поле. Возможности тестирования 5G NR FR1/FR2 OTA.
Идеально подходит для тестирования антенн установленных в транспортных средствах.
Доступны различные размеры и спецификации.
3-х мерные сферические измерения.
Высокоточные измерения характеристик антенн как в ближнем, так и в дальнем поле. Возможности тестирования 5G NR FR1/FR2 OTA.
Идеально подходит для тестирования антенн установленных в транспортных средствах.
Доступны различные размеры и спецификации.
Подробнее
Описание
|
Точность позиционирования |
до 0.01° |
|
Грузоподъёмность портала |
до 20 кг |
|
Грузоподъёмность поворотного стола |
до 100 тонн |
- Высокоточный сферический портал и поворотный стол
- 3-х мерные сферические измерения
- Возможность высокоточного измерения характеристик антенн как в ближнем, так и в дальнем поле
- Возможности тестирования 5G NR FR1 / FR2 OTA
- Точность позиционирования до 0,01 °
- Идеально подходит для тестирования антенн (AUT) установлен в транспортных средствах
- Независимые вращения всех осей движения
- Регулировка переменной скорости по всем осям
- Считывание высокоточными энкодерами
- Встроенный поворотный шарнир для EUT и антенн доступен по запросу.
- Возможность работы в ручном, полуавтоматическом и одновременном режиме удаленного управления через IEEE 488.2 (шина GPIB) и Ethernet с контроллером NCD с использованием оптоволоконного управления
Brief description:

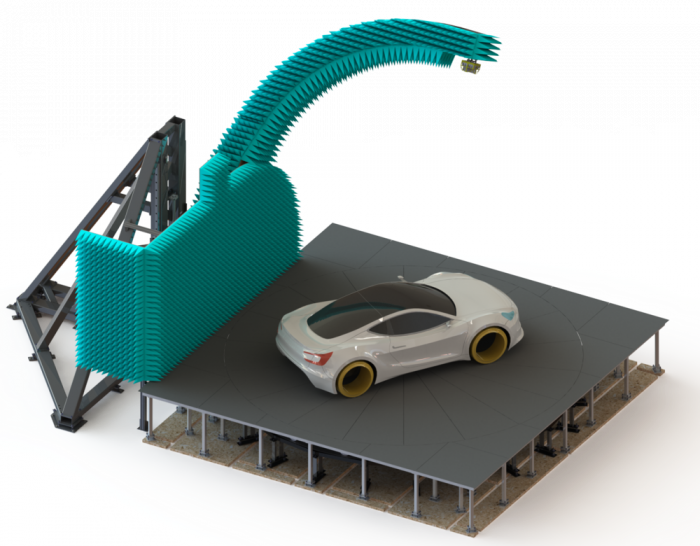

The high precision positioning system existing of the Spherical Gantry SG 4.5 – 10 kg – 0.01 and the Turntable TT 6.0 – 5 t – 0.01 is suitable in electromagnetic absorption chambers.
The structure is made of metal, which can be covered with absorbers.
Antenna adapters for all commercially available antennas are available upon request.
The system has a high precision antenna and DUT/EUT positioner with a very high repeatability.
The LAN (TCP/IP) interface provides an additional control option for all functions, when operating with the NCD Controller. Other specifications are available upon on request.
Разработка и изготовление систем в соответствии со спецификациями заказчика!
