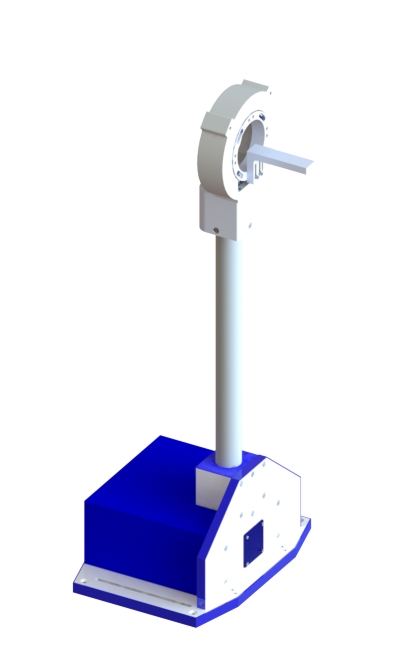

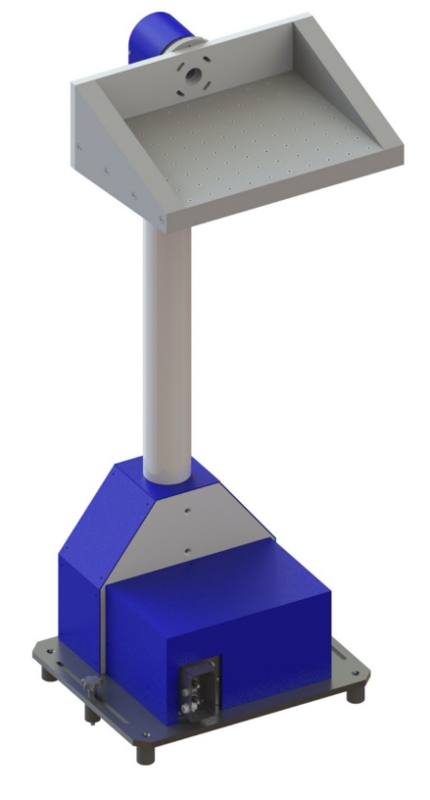

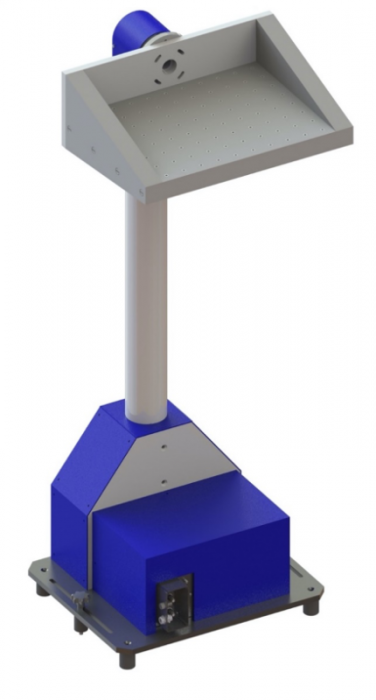

Позиционеры серии TD специально разработаны для тестирования мобильных устройств которые фиксируются в специальном радиопрозрачном кронштейне. Высота измерения фиксированная - стандартно 1,5 м над уровнем пола (другая высота по запросу). Позиционер, как правило, монтируют на поворотном столе, чтобы иметь условия для 3D измерений. Позиционер, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями позиционера при работе с контроллерами Maturo.
Подробнее
Описание
Технические характеристики:
- Высота оси вращения – 1,5 м
- Нагрузка (максимальная, сбалансированная) – 2 кг (TD1.5-2kg), 10 кг (TD1.5-10kg)
- Материал - пластик + армированный стеклопластик
- Диэлектрическая проницаемость кронштейна – 1,1
- Точность позиционирования +/- 0,5 °
- Угол поворота - 360 °
- Скорость вращения - 0,5 ÷ 3,0 об/мин.
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Общий вес – 20 кг (TD1.5-2kg), 30 кг (TD1.5-10kg)
- Высота оси вращения – 1,5 м
- Нагрузка (максимальная, сбалансированная) – 2 кг (TD1.5-2kg), 10 кг (TD1.5-10kg)
- Материал - пластик + армированный стеклопластик
- Диэлектрическая проницаемость кронштейна – 1,1
- Точность позиционирования +/- 0,5 °
- Угол поворота - 360 °
- Скорость вращения - 0,5 ÷ 3,0 об/мин.
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Общий вес – 20 кг (TD1.5-2kg), 30 кг (TD1.5-10kg)
Разработка и изготовление систем в соответствии со спецификациями заказчика!
