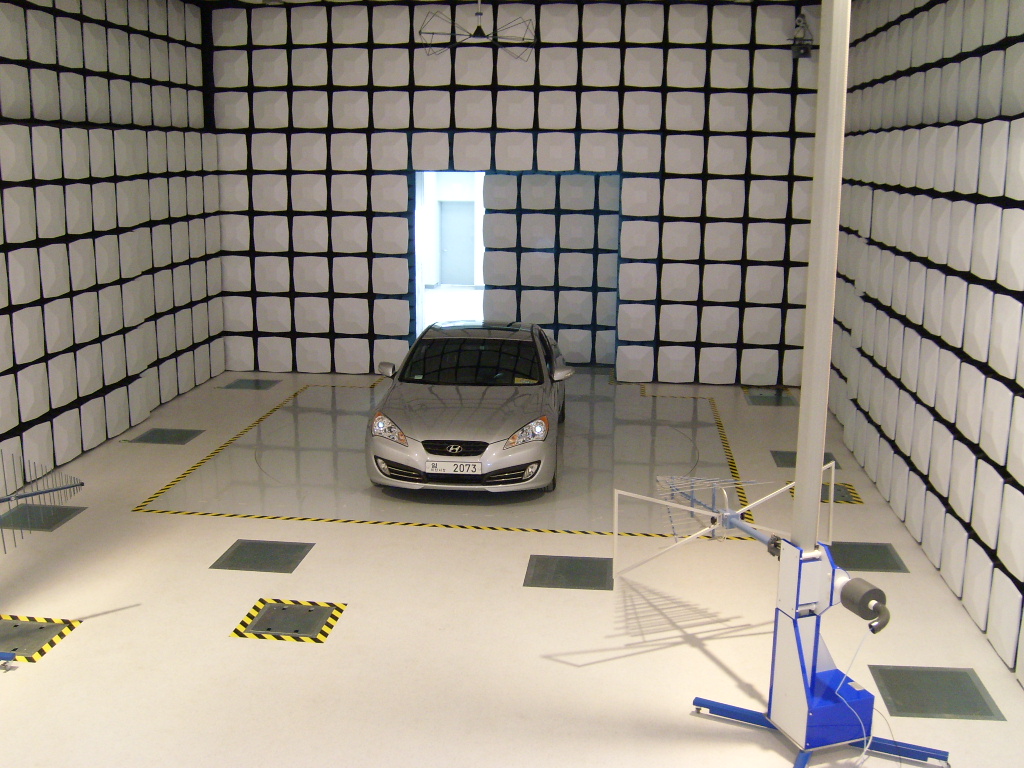

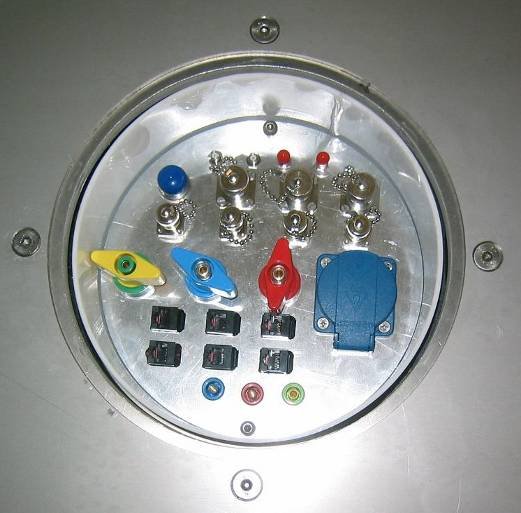

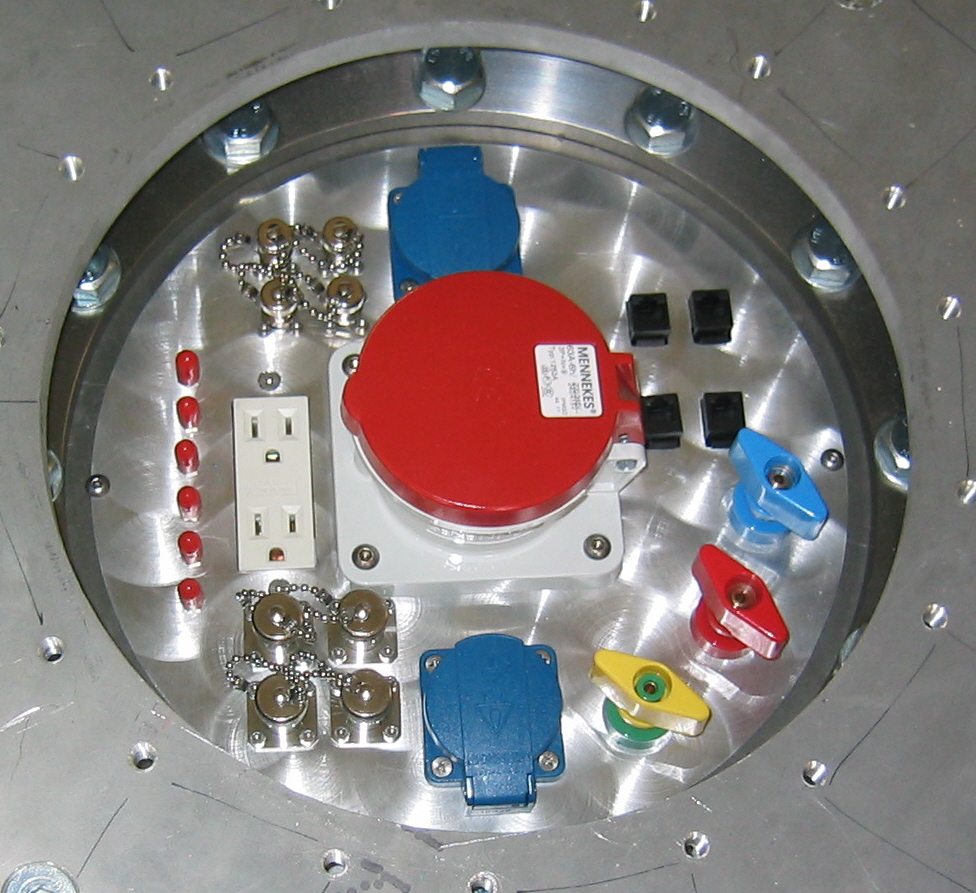

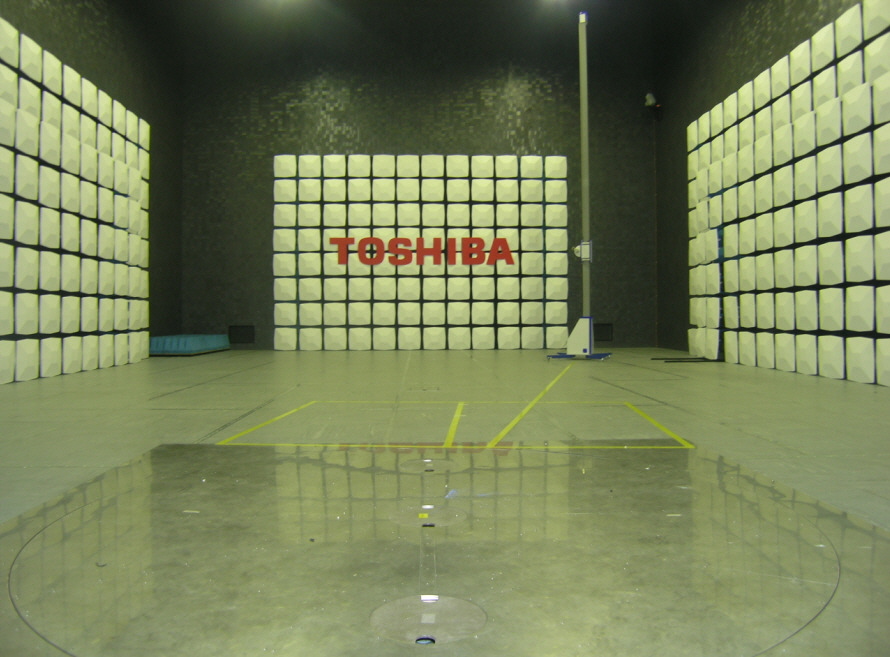

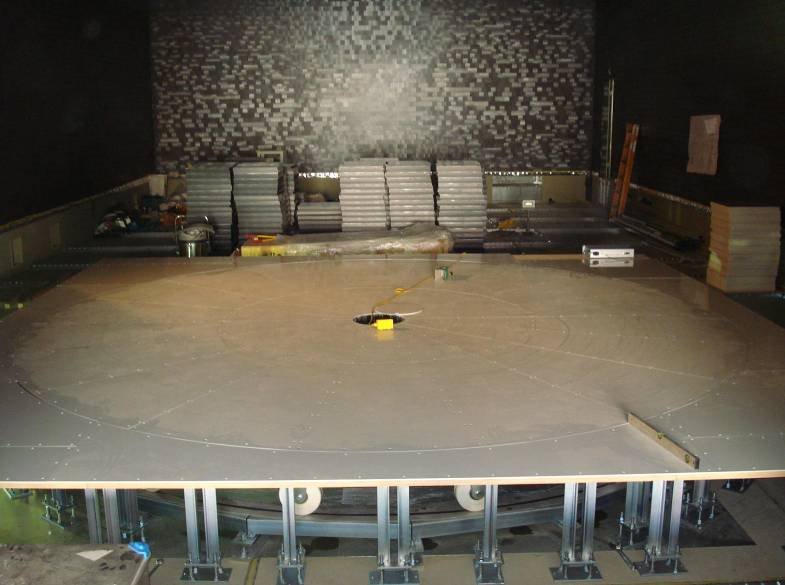

Поворотные столы серии TT разработаны специально для монтажа заподлицо в пол безэховой экранированные камеры. Диаметр от 2 до 10 метров, нагрузка от 1 до 10 тонн. Несущая поверхность изготовлена из нержавеющей стали. Отверстие диметром 290 мм в центре поворотного стола обеспечивает возможность установки коммуникационного блока для подключения электропитания, ВЧ-кабелей и т.д к тестируемому устройству. Шина IEEE 488.2 (GPIB) обеспечивает управления всеми функциями поворотного стола при работе с контроллерами SCU/MCU или NCD компании Maturo.
Подробнее
Описание
Материал поверхности стола | нержавеющая сталь |
Диаметр | от 2 м до 16 м |
Грузоподъёмность | 2.000 - 100.000 кг |
Угол поворота - 200 °/+400 °
Точность позиционирования +/- 0,5 °
Материал несущей поверхности – нержавеющая сталь
Мотор - бесщеточный двигатель, частотный инвертор
Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
Соединительные кабели - волоконно-оптические линии
Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD

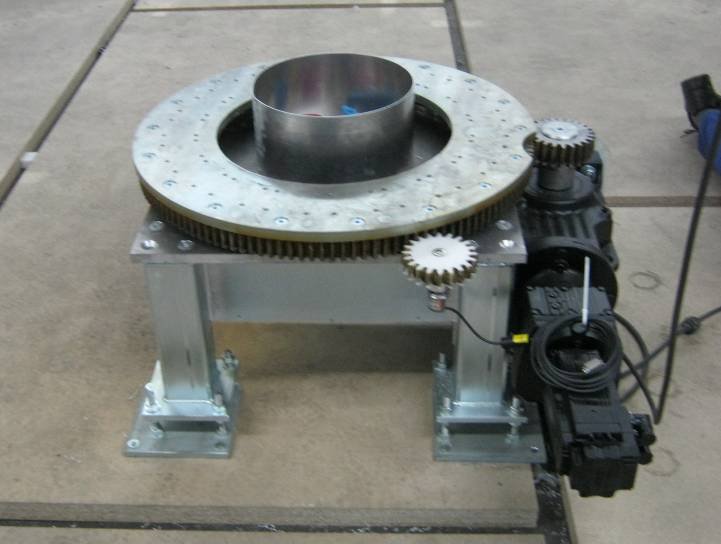

Привод поворотного стола – угловой редуктор
Допуск концентричности - менее 3 мм
Перепады по высоте - менее 5 мм

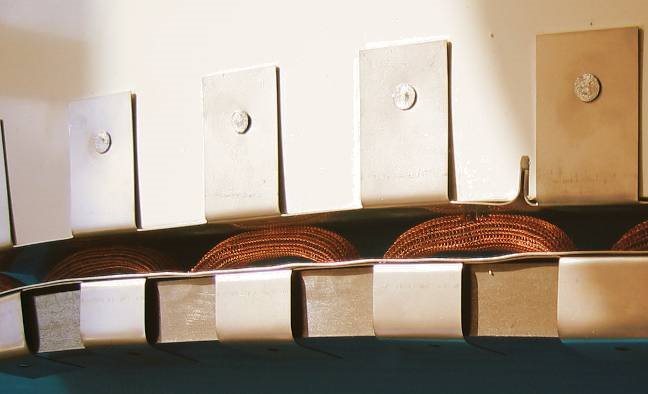

Контактная плоскость заземления - каждые 50 мм
Температурный режим эксплуатации - + 10°С ÷ + 35°С
Аксессуары - 1,5 м кабель питания, руководство пользователя
Разработка и изготовление систем в соответствии со спецификациями заказчика!
