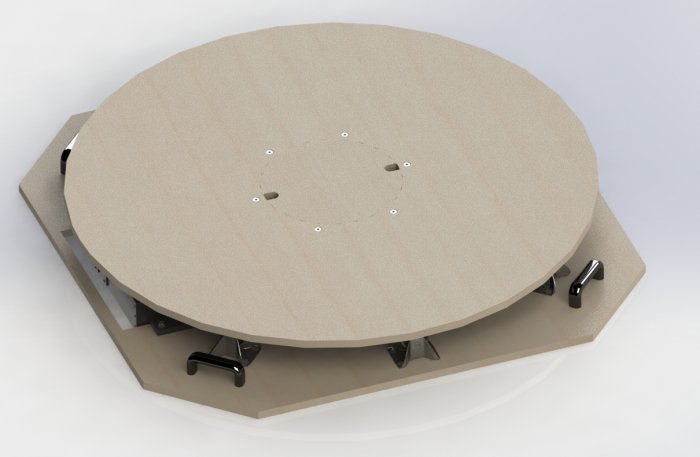

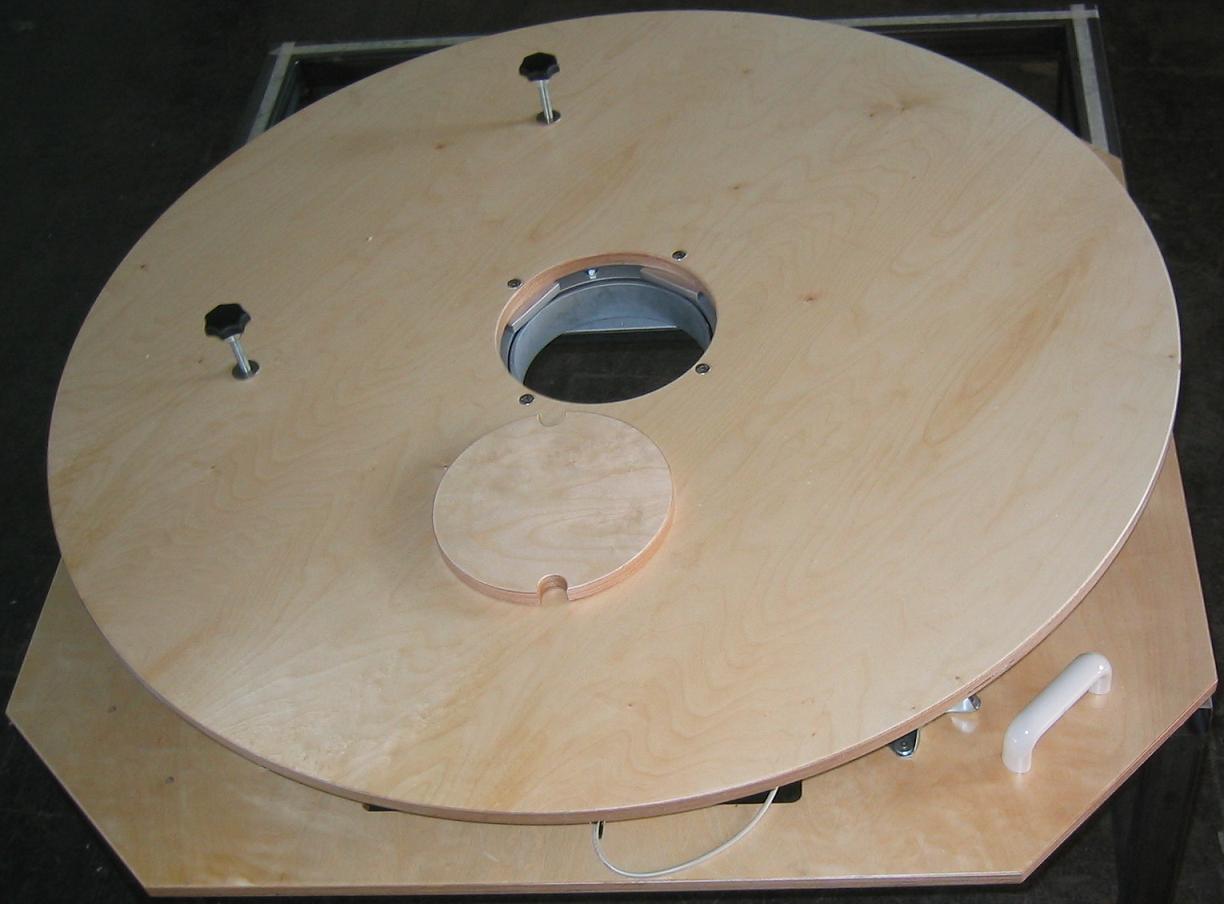

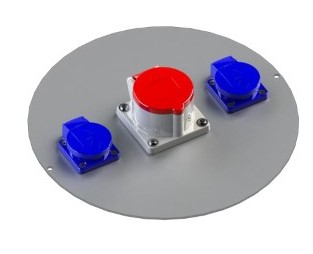

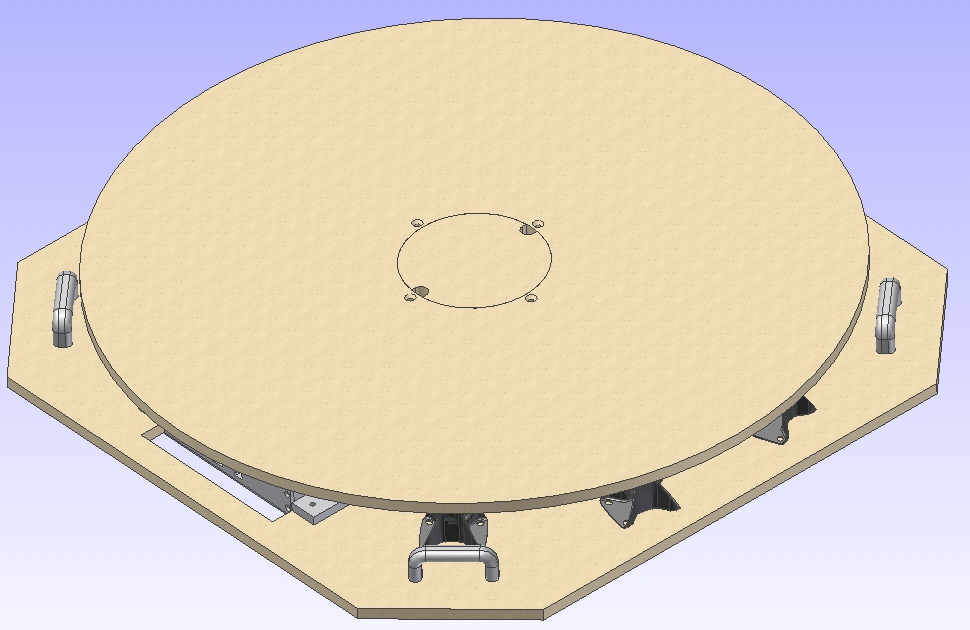

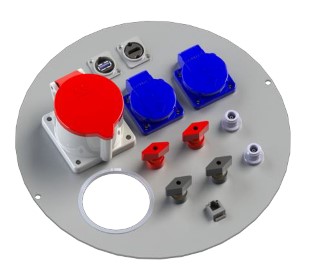

Поворотные столы серии TT-WF специально разработаны для автономной их установки на поверхности пола экранированных помещений. Несущая поверхность из ламинированной древисины. Отверстие в центре поворотного стола обеспечивает возможность подведения электропитания к тестируемому устройству. интерфейсы LAN (TCP/IP) и IEEE 488.2 (GPIB) обеспечивают управления всеми функциями поворотного стола при работе с контроллерами SCU/MCU или NCD компании Maturo.
Подробнее
Описание
Технические данные поворотных столов серии TT-WF
Мотор - бесщеточный двигатель постоянного тока
Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
Ток потребления (максимальный) - 16A
Напряжение - 110÷230 В переменного тока, 50/60 Гц, однофазное
Соединительные кабели - волоконно-оптические линии
Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD
Привод поворотного стола - зубчатый ремень, червячная передача
Температурный режим эксплуатации - + 10°С ÷ + 35°С
Аксессуары - 3 м кабель питания, руководство пользователя
Разработка и изготовление систем в соответствии со спецификациями заказчика!
Видеоматериалы:
https://maturo-gmbh.com/en/products/turntables
https://www.maturo-gmbh.com/de/homeTT 1.2 WF | TT 1.5 WF | TT 2.0 WF | |
Диаметр | 1,2 м | 1,5 м | 2 м |
Грузоподъёмность | 300 кг | 500 кг | 500 кг |
Точечная нагрузка | 50 кг/см.кв. | 100 кг/см.кв. | 100 кг/см.кв. |
Высота | ≈ 140 мм | ≈ 140 мм | ≈ 140 мм |
Материал покрытия | Ламинированная древесина | Ламинированная древесина | Ламинированная древесина |
Скорость вращения | 0,1 ÷ 2,5 обор/мин | 0,1 ÷ 2,5 обор/мин | 0,1 ÷ 2,5 обор/мин |
Угол поворота | - 200° / + 400° | - 200° / + 400 ° | - 200° / + 400 ° |
Точность позиционирования | +/- 0,5 ° | +/- 0,5 ° | +/- 0,5 ° |
Общий вес | 70 кг | 100 кг | 140 кг |
Мотор - бесщеточный двигатель постоянного тока
Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
Ток потребления (максимальный) - 16A
Напряжение - 110÷230 В переменного тока, 50/60 Гц, однофазное
Соединительные кабели - волоконно-оптические линии
Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD
Привод поворотного стола - зубчатый ремень, червячная передача
Температурный режим эксплуатации - + 10°С ÷ + 35°С
Аксессуары - 3 м кабель питания, руководство пользователя
Разработка и изготовление систем в соответствии со спецификациями заказчика!
