Абсорберы серии EHP (Extra High Performance Absorber) с рабочим диапазоном частот 30 МГц – 100 ГГц. Ультраширокополосный, высокопроизводительный поглотитель. Выполнен из пенополиуретана пропитанного запатентованным углеродным составом. Отличные мощностные способности – до 200 В/м при непрерывном воздействии. Прецизионная конфигурация, огнестойкий. Монтируется на стены БЭК с помощью специального клея, зажимов/реек.
Подробнее
|
|
80 MHz | 120 MHz | 200 MHz | 300 MHz | 500 MHz | 1-2GHz | 2-4 GHz | 4-8 GHz | 8-12 GHz | 12-18 GHz | 18-40 GHz |
| EHP3PCL | -30 dB | -40 dB | -45 dB | -45 dB | |||||||

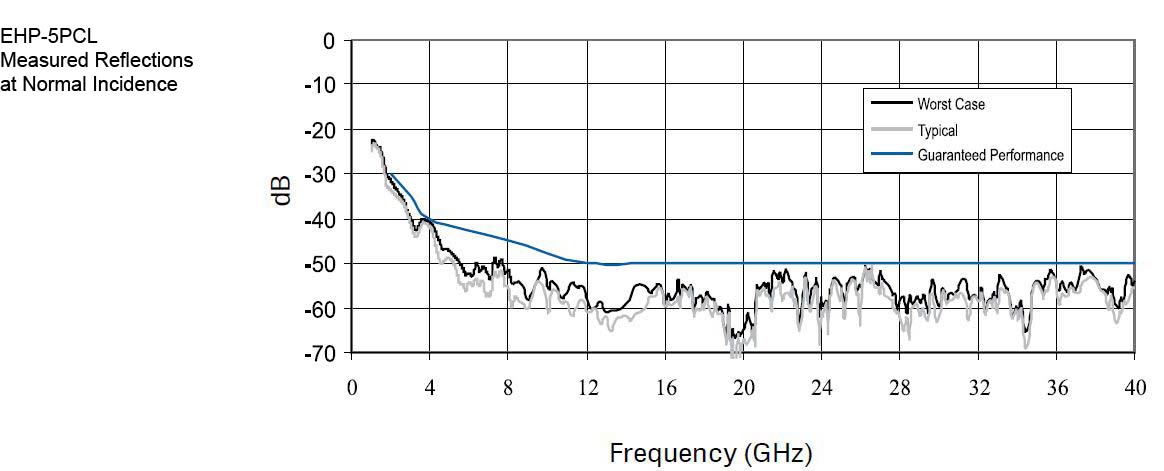

| EHP5PCL | -30 dB | -40 dB | -45 dB | -50 dB | -50 dB | ||||||

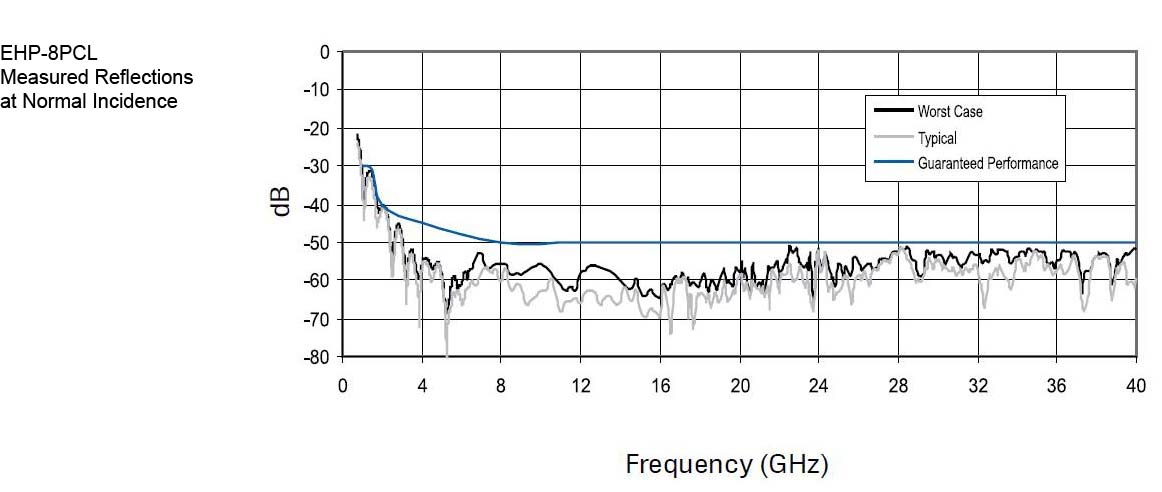

| EHP8PCL | -30 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | |||||
| EHP12PCL |
|
|
-35 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | |||

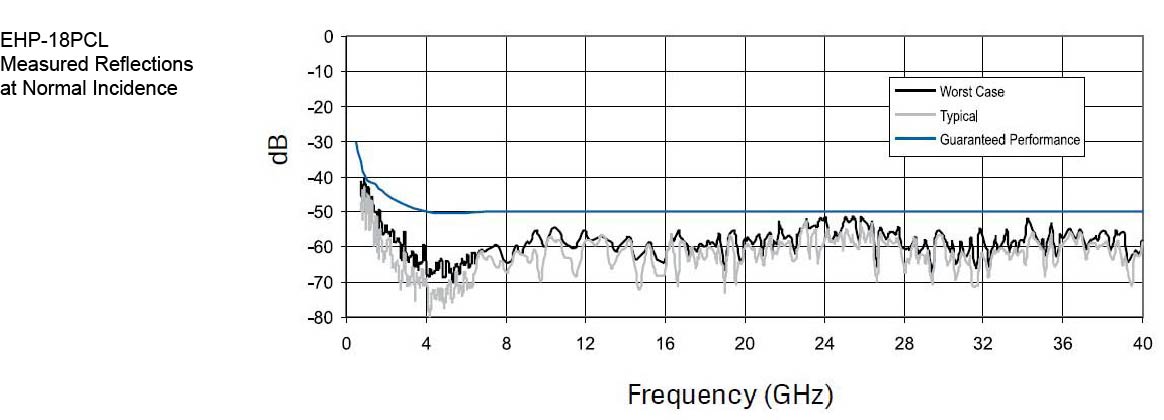

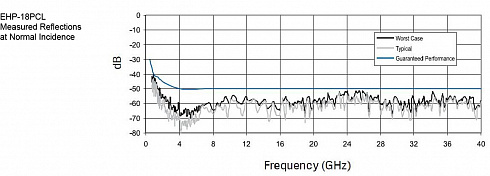

| EHP18PCL | -30 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | -50 dB | ||||

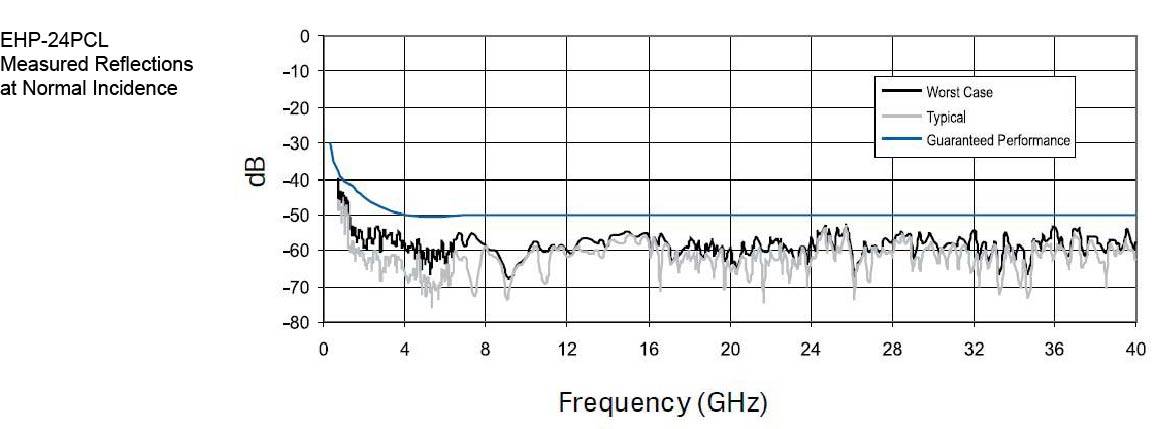

| EHP24PCL | -20 dB | -30 dB | -35 dB | -40 dB | -50 dB | -50 dB | -50 dB | -50 dB | -50 dB | ||

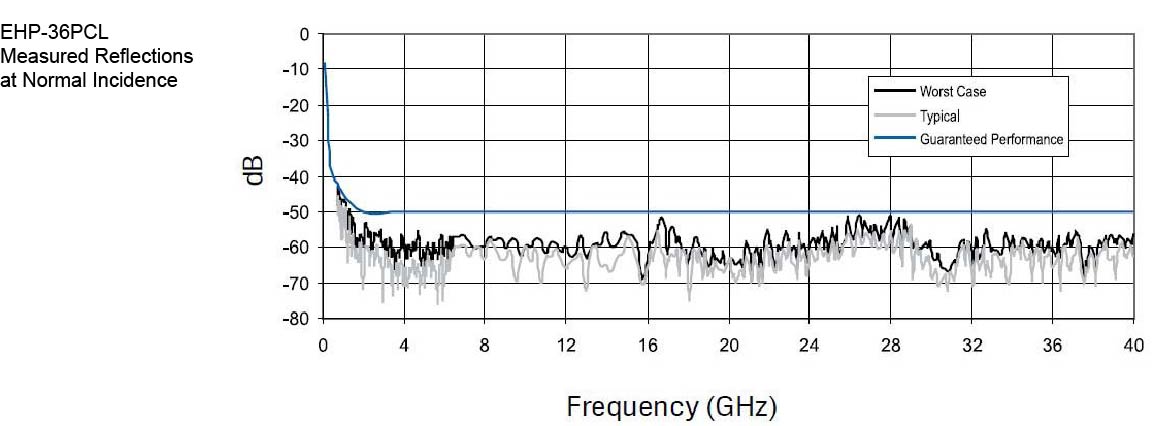

| EHP36PCL | -11 dB | -13 dB | -25 dB | -30 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | -50 dB | -50 dB |
| EHP48PCL | -15 dB | -20 dB | -30 dB | -35 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | -50 dB | -50 dB |
| EHP72PCL | -20 dB | -30 dB | -40 dB | -40 dB | -45 dB | -50 dB | -50 dB | -50 dB | -50 dB | -50 dB | -50 dB |
| Model | Absorber Footprint | Pyramids per Absorber | Base Height | Overall Height | Pyramid Height | Weight |
| EHP-3PCL | 24 in x 24 in | 256 | 1.9 cm | 8.25 cm | 6.4 cm | 1 kg |
| EHP-5PCL | 24 in x 24 in | 144 | 2.5 cm | 12.7 cm | 6.4 cm | 1.6 kg |
| EHP-8PCL | 24 in x 24 in | 64 | 5.1 cm | 21.6 cm | 16.5 cm | 2.8 kg |
| EHP-12PCL | 24 in x 24 in | 36 | 5.7 cm | 31.1 cm | 25.4 cm | 4.6 kg |
| EHP-18PCL | 24 in x 24 in | 16 | 5.7 cm | 46.4 cm | 40.6 cm | 4.6 kg |
| EHP-24PCL | 24 in x 24 in | 9 | 10.2 cm | 61.0 cm | 50.8 cm | 6.1 kg |
| EHP-36PCL | 24 in x 24 in | 4 | 15.2 cm | 91.4 cm | 76.2 cm | 9.5 kg |
| EHP-48PCL | 24 in x 24 in | 4 | 20.3 cm | 121.9 cm | 101.6 cm | 11.3 kg |
| EHP-72PCL | 24 in x 24 in | 1 | 30.5 cm | 182.9 cm | 152.4 cm | 15.9 kg |
