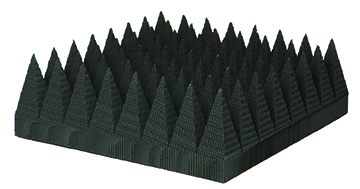

Абсорберы серии HP (High Power Microwave Absorber) с рабочим диапазоном частот 200 МГц – 40 ГГц. Высокотемпературный, широкополосный, высокопроизводительный поглотитель. Поглотитель выполнен из нейлона, имеет ячеистую структуру и покрыт специальным составом позволяющим работать при постоянной температуре до 250,0С. Очень низкая воспламеняемость, не поддерживают горение.
|
|
80 MHz | 120 MHz | 200 MHz | 300 MHz | 500 MHz | 1-2 GHz | 2-4 GHz | 4-8 GHz | 8-12 GHz | 12-18 GHz | 18-40 GHz |
| HP3PCL | -25 dB | -35 dB | -40 dB | -40 dB | |||||||
| HP5PCL | -25 dB | -35 dB | -40 dB | -45 dB | -45 dB | ||||||
| HP8PCL | -25 dB | -35 dB | -40 dB | -45 dB | -45 dB | -45 dB | |||||
| HP12PCL | -30 dB | -35 dB | -40 dB | -45 dB | -45 dB | -45 dB | |||||
| HP18PCL | -25 dB | -35 dB | -40 dB | -45 dB | -45 dB | -45 dB | -45 dB | ||||
| HP24PCL | -15 dB | -25 dB | -30 dB | -35 dB | -45 dB | -45 dB | -45 dB | -45 dB | -45 dB |
| Model | Overall Height |
Base Height
|
Pyramid Height | Nominal Weight | Pyramids Per Absorber |
| HP-3PCL |
8.25 cm |
1.9 cm |
6.4 cm |
1 kg |
256 |
| HP-5PCL |
12.7 cm |
2.5 cm |
10.2 cm |
1.6 kg |
144 |
| HP-8PCL |
26.1 cm |
5.1 cm |
16.5 cm |
2.8 kg |
64 |
| HP-12PCL |
31.1 cm |
5.7 cm |
25.4 cm |
3.8 kg |
36 |
| HP-18PCL |
46.4 cm |
5.7 cm |
40.6 cm |
4.6 kg |
16 |
| HP-24PCL |
61 cm |
10.2 cm |
50.8 cm |
6.1 kg |
9 |
