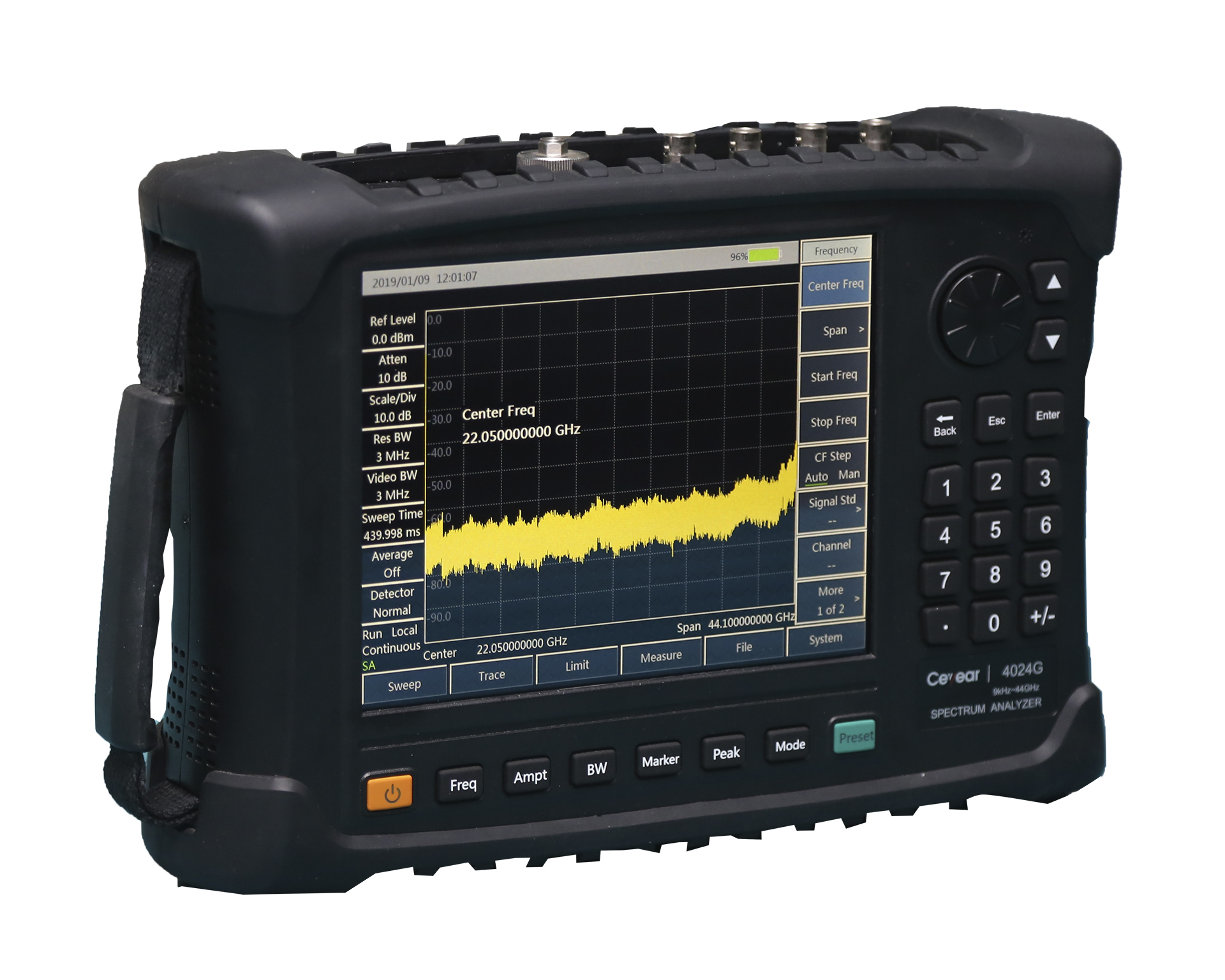

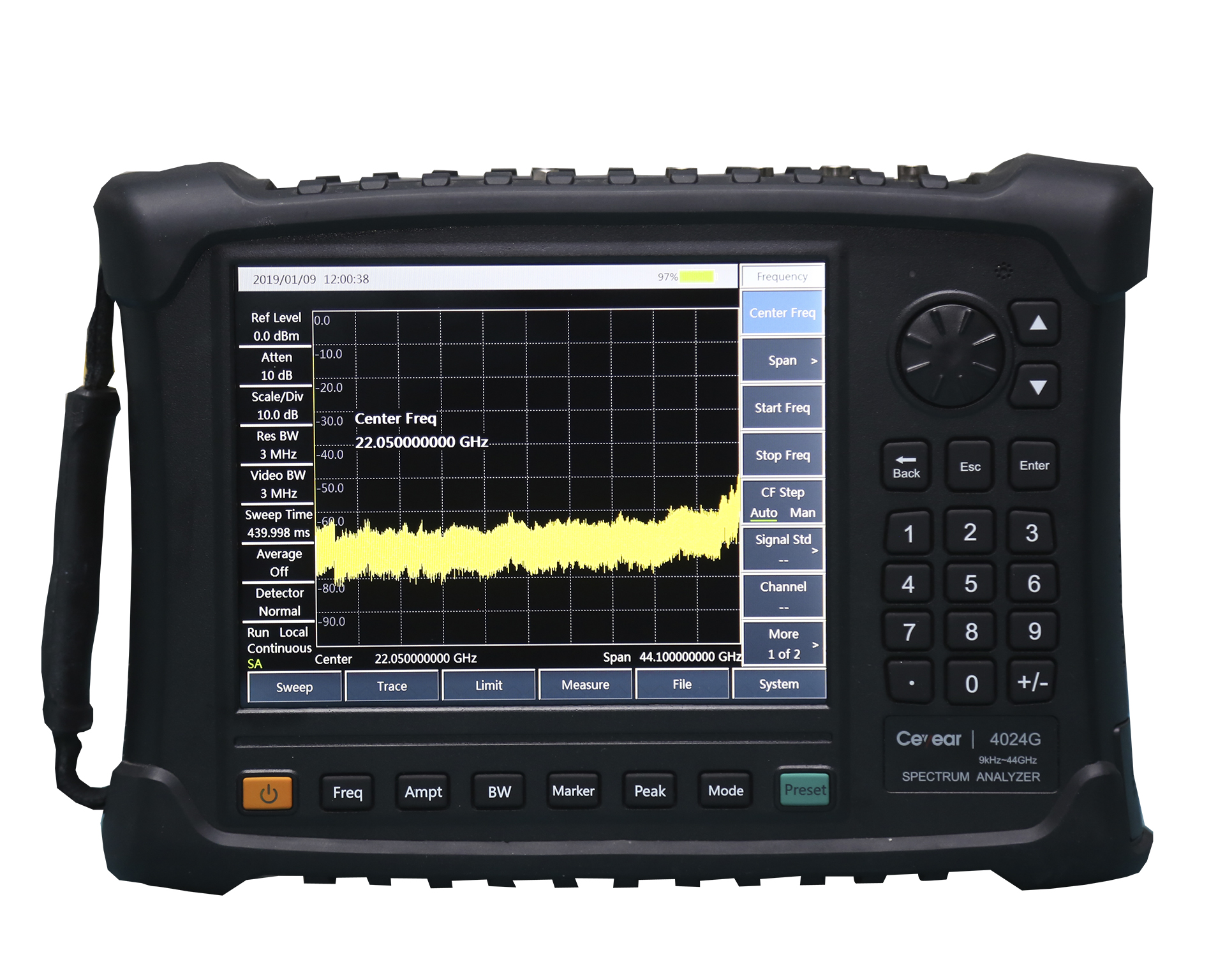

Анализаторы спектра серии 4024 обладают многими важными преимуществами: широкий диапазон частот, высокая производительность, высокая скорость развертки, различные функции и простота в эксплуатации прибора.
Подробнее
от 715 000 ₽
Описание
С точки зрения технических параметров, он обладает преимуществами, как превосходный отображаемый уровень шума, низкий фазовый шум и высокая скорость развертки; Что касается функций измерения, то анализатор обладает богатыми измерительными функциями анализатора спектра, анализатора помех, анализатора AM/FM/PM, измерителя мощности, сканера каналов и т. д., а также интеллектуальными функциями измерения мощности канала, занимаемой полосы пропускания, мощности соседнего канала. Соотношение, настройка и прослушивание, маска излучения, отношение несущей к шуму и т. д. 4024D/E/F/G используют интегрированную конструкцию 8,4-дюймового ЖК-дисплея и ёмкостного сенсорного экрана, что улучшает четкость изображения и делает работу удобной. Серия анализаторов портативная, компактная и легкая, 4024D/E/F/G может использоваться для проверки сигналов и оборудования в области аэрокосмической, микро и спутниковой связи, радиосвязи, радиолокационного мониторинга, радиоэлектронного противодействия и разведки, а также точного наведения.
Функции и особенности
· Широкий диапазон частот: от 9 кГц до 44 ГГц
· Низкий уровень шума: -163 дБм при 1 Гц RBW (тип.)
· Характеристики фазового шума: -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц
· Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
· Полоса разрешения: 1 Гц - 10 МГц
· Полнодиапазонный предусилитель: базовая конфигурация
· Широкие измерительные функции: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
· Интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения
· Различные вспомогательные тестовые интерфейсы: опорный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.
· Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.
· Диапазон рабочих температур: -10℃ - 50℃. Питание от аккумулятора или адаптера.

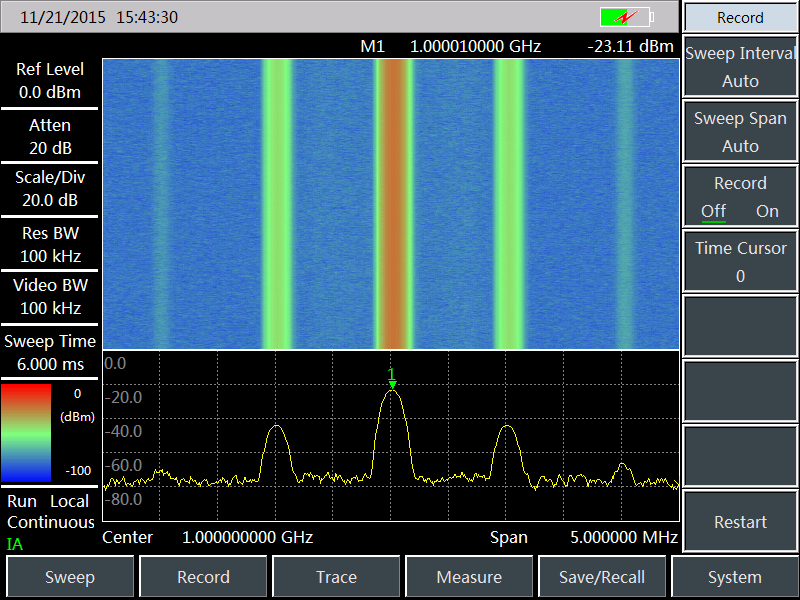

Спектрограмма

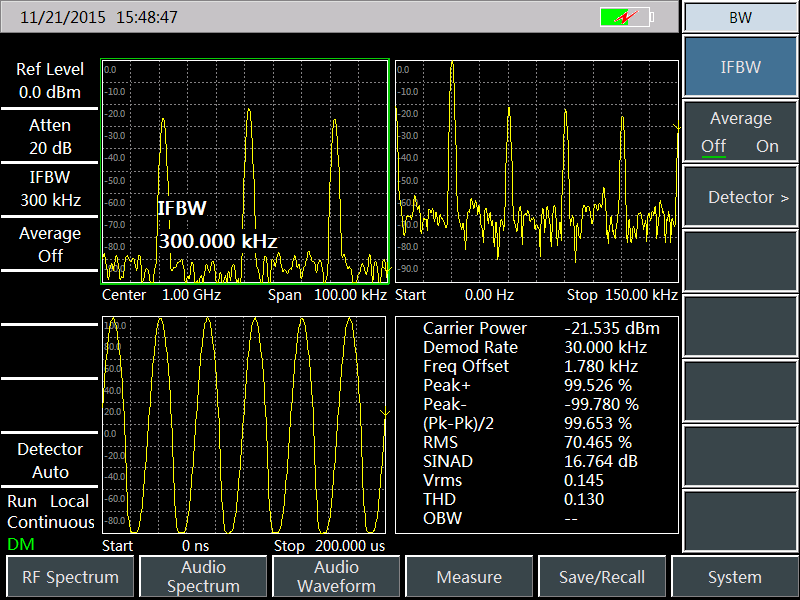

AM/FM/PM демодуляция

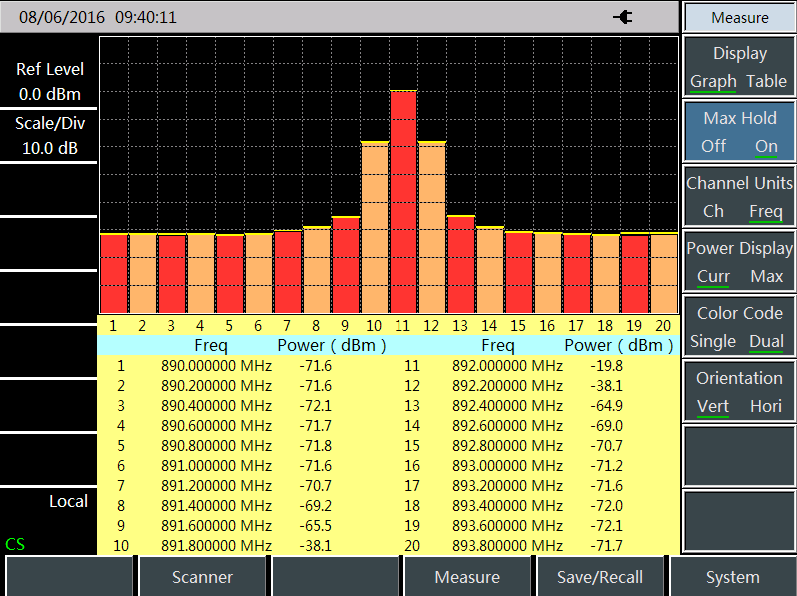

Сканер каналов

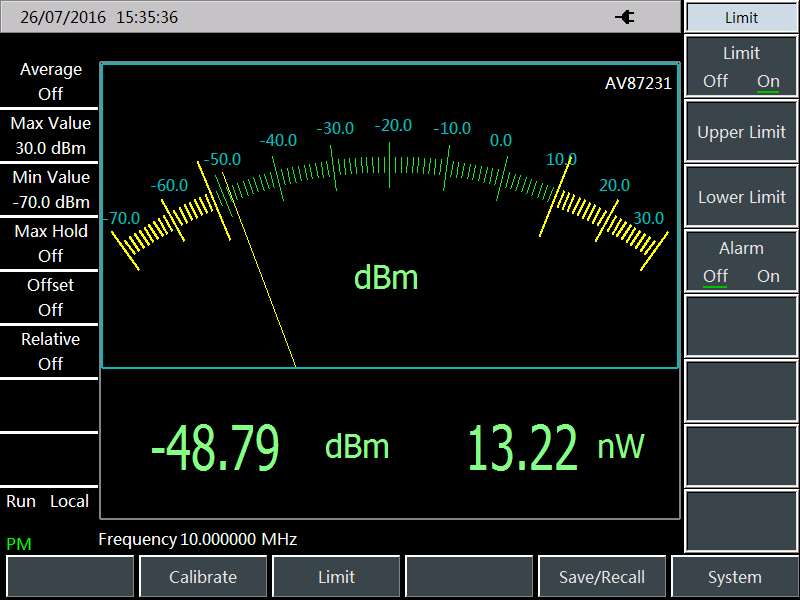

Измеритель мощности
Комплексная интеллектуальная функция измерения

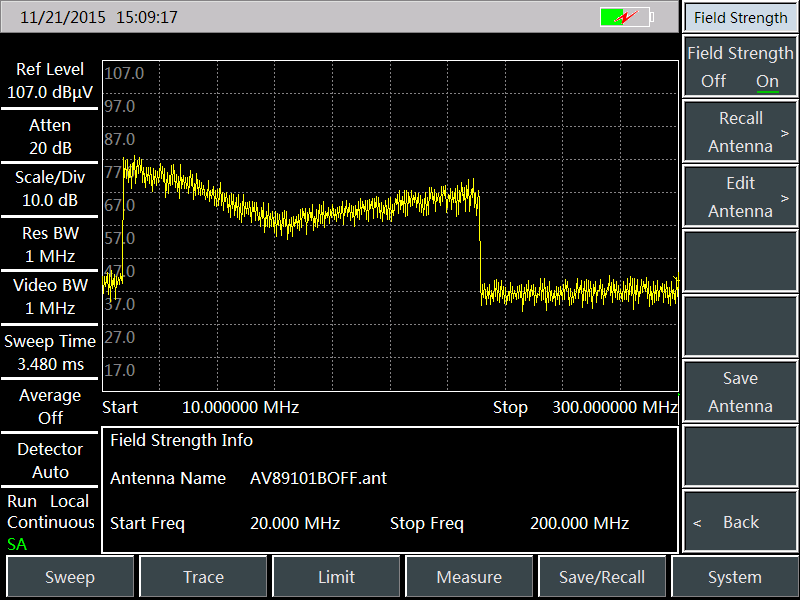

Измерение напряженности поля

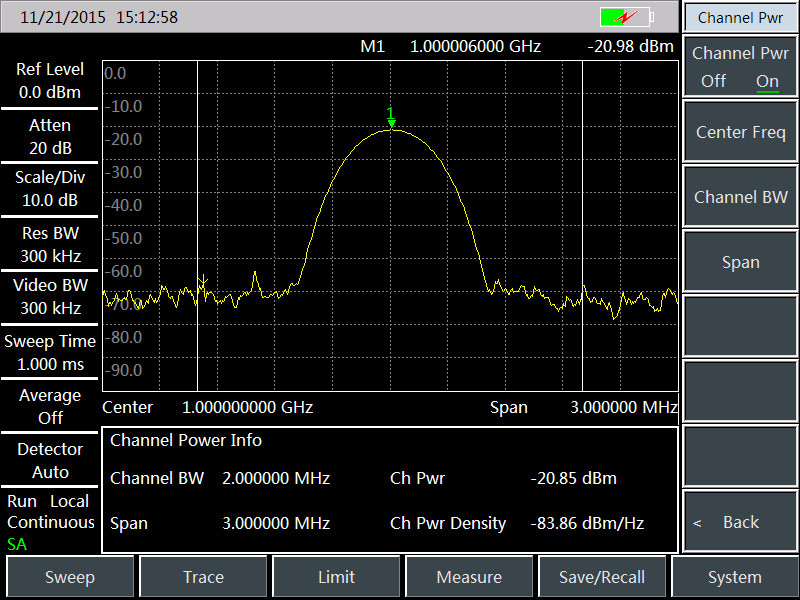

Мощность канала

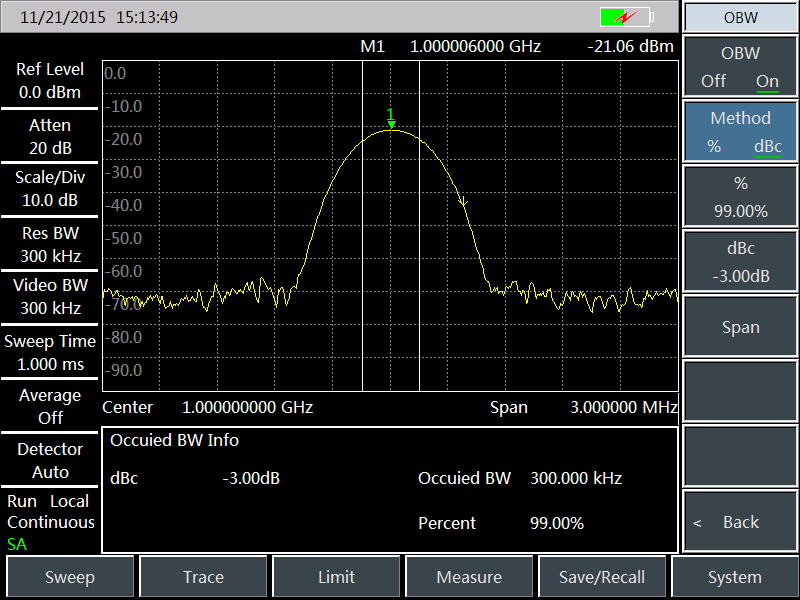

Занимаемая полоса

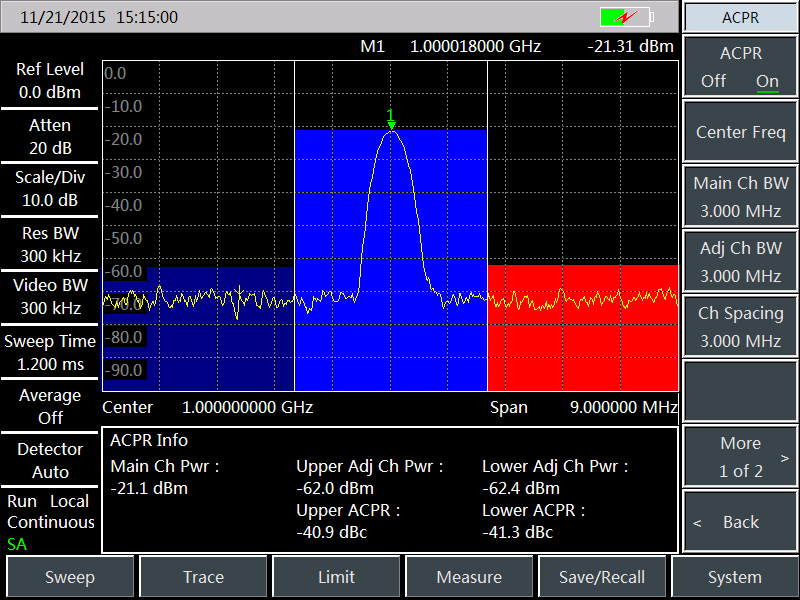

Коэффициент мощности смежного канала

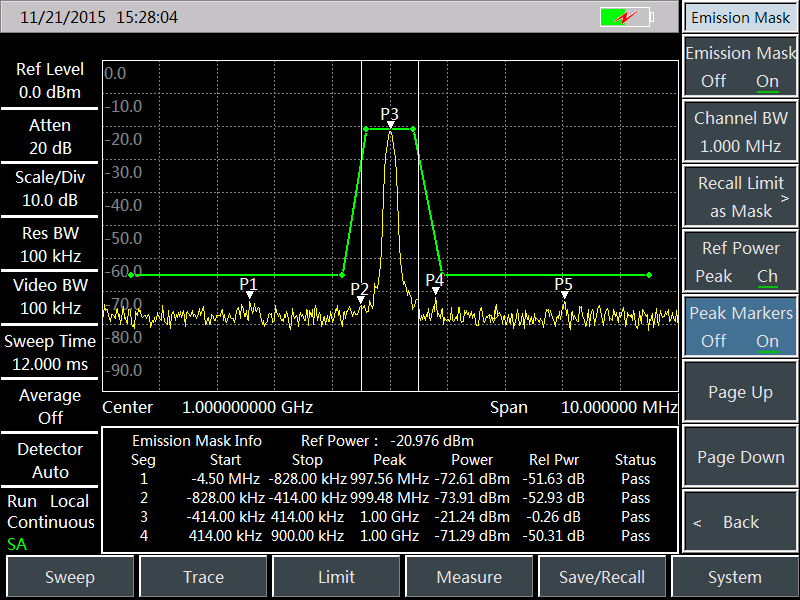

Эмиссионная маска

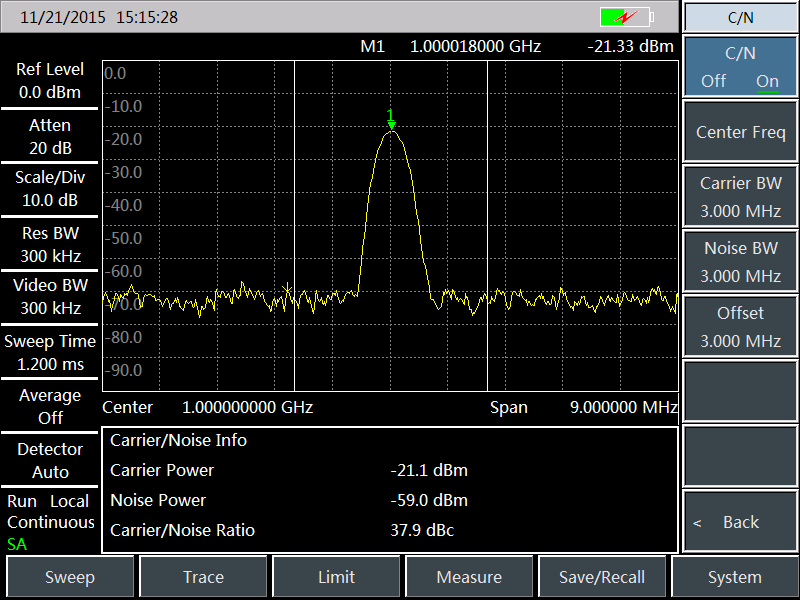

Отношение несущей к шуму

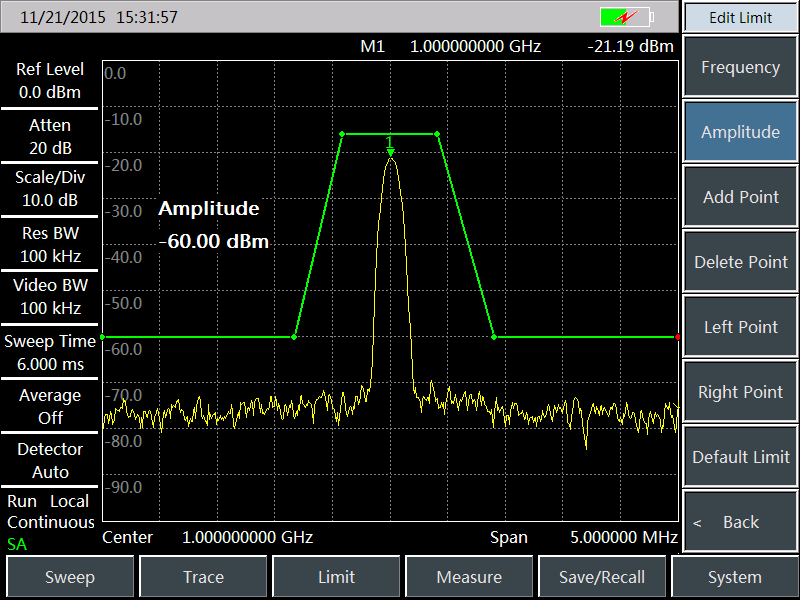

Предельная линия

Разверстка списка

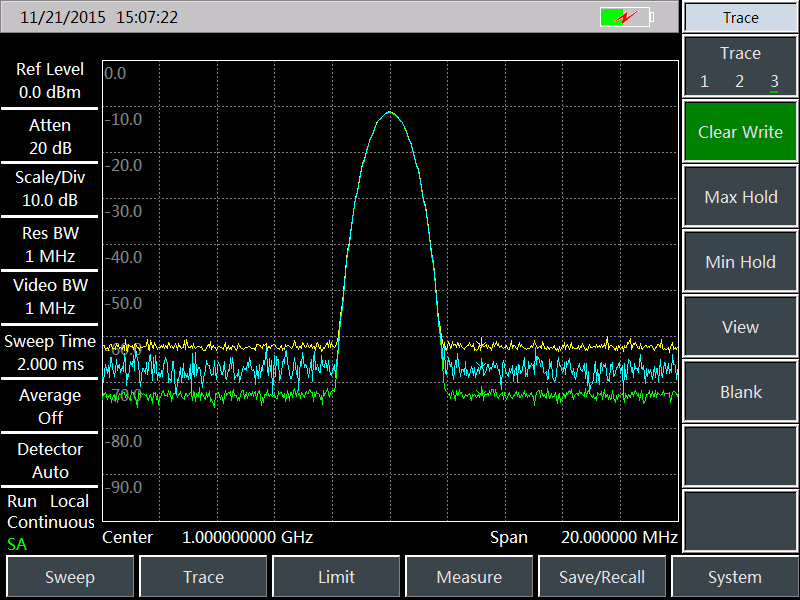

Мультитрассы

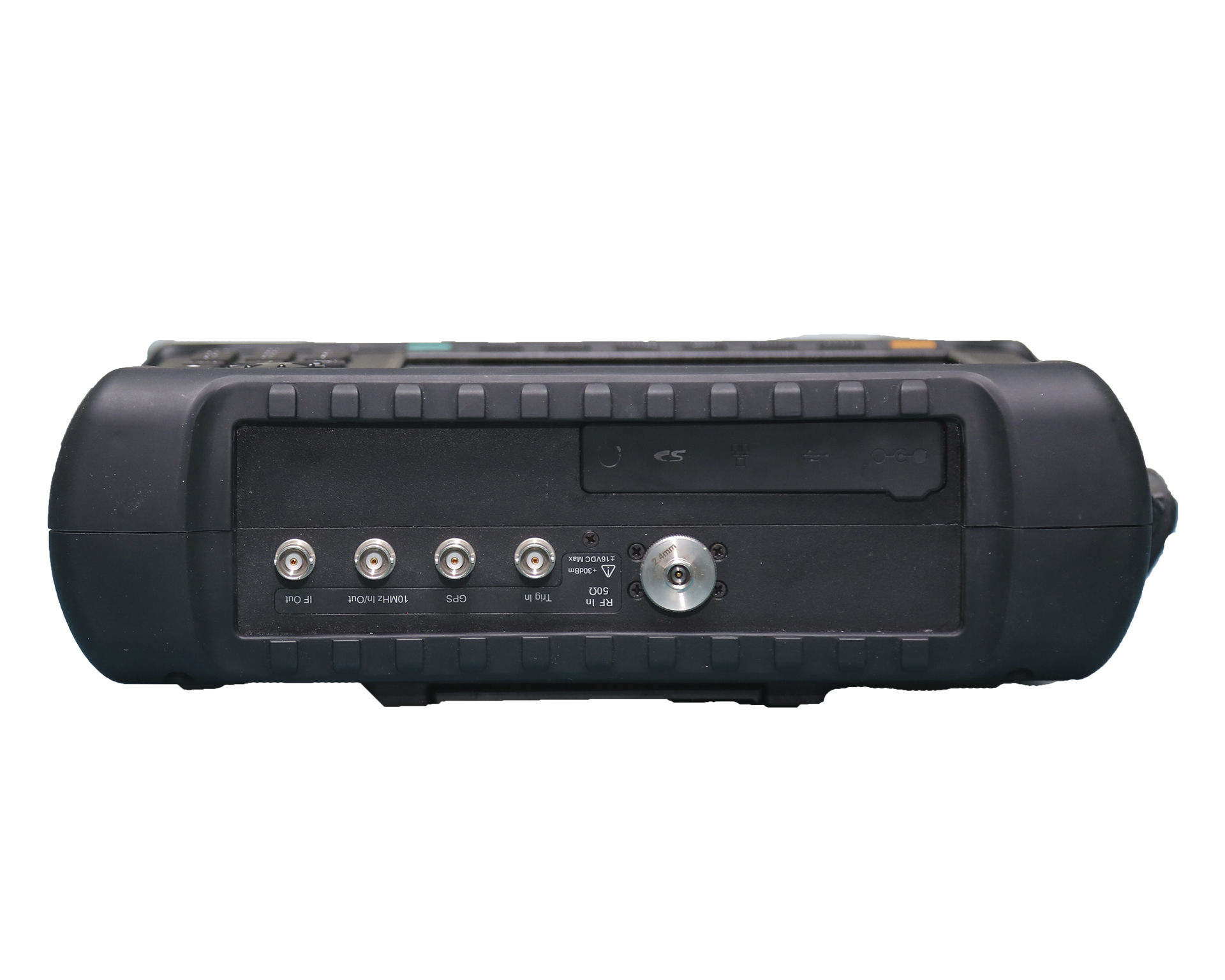

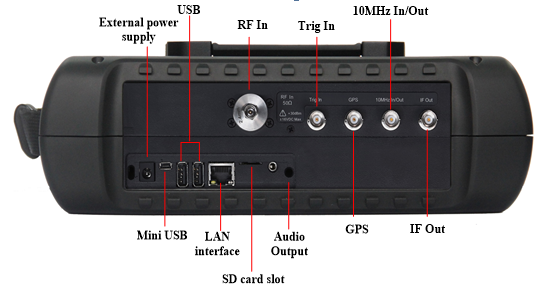

Различные интерфейсы
Простое и удобное управление пользователем
• Быстрое измерение «одним щелчком»
• Хранение и вызов состояния и данных
• Сочетание 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, меньшее преломление света и более четкий дисплей
• Удобное управление емкостным сенсорным экраном
• Различные режимы отображения улучшают восприятие при разном освещении
• Клавиши с подсветкой обеспечивают удобный просмотр при слабой освещённости рабочего места

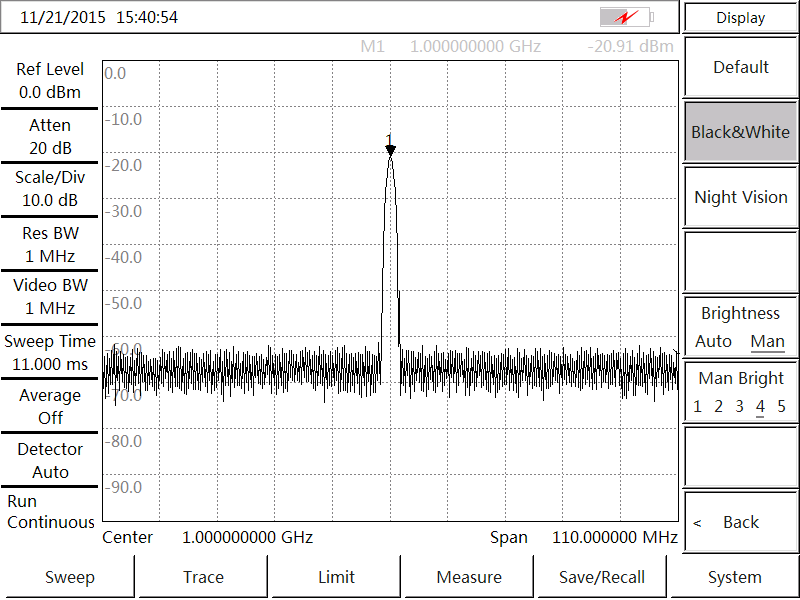

Обычный режим

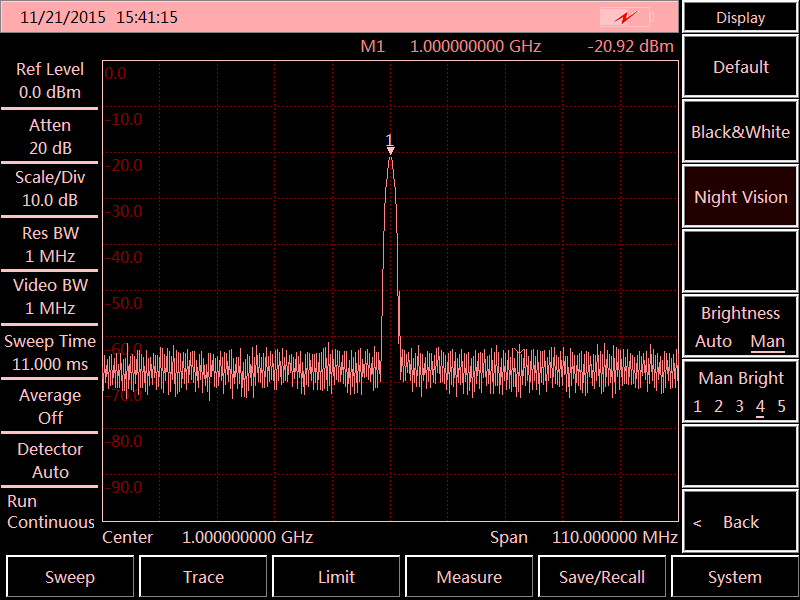

«Ночная» подсветка меню
Применение
Комплексная оценка эффективности электронного оборудования
Серия 4024 обладает преимуществами широкого частотного диапазона, высокими эксплуатационными характеристиками, высокой скоростью развертки, множеством тестовых функций и простотой в эксплуатации. Они портативные, компактные и легкие, которые могут питаться от встроенной батареи. Серия может использоваться для полевой установки и калибровки, ремонта и технического обслуживания электронного оружейного оборудования в области радиолокации, связи, радиоэлектронного противодействия и разведки, точного наведения и т.д.
Полевые испытания и диагностика
Анализатор 4024 имеет множество режимов измерения, таких как анализатор спектра, анализатор помех, анализатор AM / FM / PM, измеритель мощности, сканер каналов и т.д., А также различные интеллектуальные функции измерения, такие как мощность канала, занимаемая полоса пропускания, отношение мощности смежного канала, отношение несущей к шуму, измерение напряженности поля., эмиссионная маска и т.д.. Они могут предоставить комплексные услуги по анализу спектра и диагностике для полевых испытаний передатчика и приемника.
Мониторинг спектра, обнаружение помех
Подключенные к внешней направляющей антенне, анализаторы серии 4024 могут использоваться для обнаружения электромагнитной среды, анализа радиопомех, оценки фона электромагнитной среды, мониторинга спектра и распознавания сигналов помех незаконного канала.
Информация для заказа
Опции
Стандартная комплектация:
· Стандартный 3-Фазный Шнур Питания
· Адаптер питания
· Инструкция
· USB Кабель
· Built-In Rechargeable Lithium Ion Battery
· Сертификат калибровки
Функции и особенности
· Широкий диапазон частот: от 9 кГц до 44 ГГц
· Низкий уровень шума: -163 дБм при 1 Гц RBW (тип.)
· Характеристики фазового шума: -106 дБн/Гц при смещении частоты 100 кГц при несущей 1 ГГц
· Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс
· Полоса разрешения: 1 Гц - 10 МГц
· Полнодиапазонный предусилитель: базовая конфигурация
· Широкие измерительные функции: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности и т. д.
· Интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения
· Различные вспомогательные тестовые интерфейсы: опорный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ с нулевой полосой обзора, входной интерфейс внешнего запуска и т. д.
· Простое и удобное управление: 8,4-дюймовый ЖК-дисплей высокой четкости и крупный шрифт, удобное управление емкостным сенсорным экраном, комбинация ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.
· Диапазон рабочих температур: -10℃ - 50℃. Питание от аккумулятора или адаптера.

Спектрограмма

AM/FM/PM демодуляция

Сканер каналов

Измеритель мощности
Комплексная интеллектуальная функция измерения

Измерение напряженности поля

Мощность канала

Занимаемая полоса

Коэффициент мощности смежного канала

Эмиссионная маска

Отношение несущей к шуму

Предельная линия

Разверстка списка

Мультитрассы

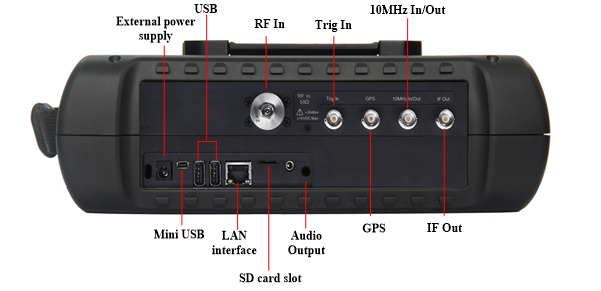

Различные интерфейсы
Простое и удобное управление пользователем
• Быстрое измерение «одним щелчком»
• Хранение и вызов состояния и данных
• Сочетание 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, меньшее преломление света и более четкий дисплей
• Удобное управление емкостным сенсорным экраном
• Различные режимы отображения улучшают восприятие при разном освещении
• Клавиши с подсветкой обеспечивают удобный просмотр при слабой освещённости рабочего места

Обычный режим

«Ночная» подсветка меню
Применение
Комплексная оценка эффективности электронного оборудования
Серия 4024 обладает преимуществами широкого частотного диапазона, высокими эксплуатационными характеристиками, высокой скоростью развертки, множеством тестовых функций и простотой в эксплуатации. Они портативные, компактные и легкие, которые могут питаться от встроенной батареи. Серия может использоваться для полевой установки и калибровки, ремонта и технического обслуживания электронного оружейного оборудования в области радиолокации, связи, радиоэлектронного противодействия и разведки, точного наведения и т.д.
Полевые испытания и диагностика
Анализатор 4024 имеет множество режимов измерения, таких как анализатор спектра, анализатор помех, анализатор AM / FM / PM, измеритель мощности, сканер каналов и т.д., А также различные интеллектуальные функции измерения, такие как мощность канала, занимаемая полоса пропускания, отношение мощности смежного канала, отношение несущей к шуму, измерение напряженности поля., эмиссионная маска и т.д.. Они могут предоставить комплексные услуги по анализу спектра и диагностике для полевых испытаний передатчика и приемника.
Мониторинг спектра, обнаружение помех
Подключенные к внешней направляющей антенне, анализаторы серии 4024 могут использоваться для обнаружения электромагнитной среды, анализа радиопомех, оценки фона электромагнитной среды, мониторинга спектра и распознавания сигналов помех незаконного канала.
Модель | 4024D/E/F/G |
Frequency Range |
4024D: 9KHz~20GHz 4024E: 9KHz~26.5GHz 4024F: 9KHz~32GHz 4024G: 9KHz~44GHz Tuning Resolution: 1Hz |
Frequency Reference |
Frequency: 10MHz Aging: ±0.5ppm/Year Initial Frequency Accuracy: ±0.3ppm Temperature Stability: ±0.1ppm(-10~50℃, comparative to 25℃) |
Sweep Time |
Range: 10μs~600s (Zero Span) Accuracy: ±2.00% (Zero Span) |
Frequency Readout Accuracy | Frequency Readout Accuracy = ±(Frequency Readout× frequency Reference Error +2%× Span +10%× Resolution Bandwidth) |
Sweep Span |
Range: 100Hz~Upper Frequency Limit of Corresponding Model or 0Hz Accuracy: ±2.0% |
Resolution Bandwidth | 1Hz~10MHz (1-3 Times of Step) |
Video Bandwidth | 1Hz~10MHz (1-3 Times of Step) |
SSB Phase Noise (1GHz Carrier) |
≤-102dBc/Hz@ Frequency Offset 10KHz ≤-106dBc/Hz@ Frequency Offset 100KHz ≤-111dBc/Hz@ Frequency Offset 1MHz ≤-123dBc/Hz@ Frequency Offset 10MHz |
Displayed erage Noise Level |
Pre-amp Off: ≤-138dBm(10MHz~20GHz) ≤-135dBm(20GHz~32GHz) ≤-127dBm(32GHz~40GHz) Pre-amp On: ≤-157dBm(10MHz~20GHz) ≤-154dBm(20GHz~32GHz) ≤-148dBm(32GHz~40GHz) |
Residual Response |
Pre-amp Off: ≤-90dBm (10MHz~13GHz) ≤-85dBm (13GHz~20GHz) ≤-80dBm (20GHz~44GHz) Pre-amp On: ≤-100dBm (10MHz~32GHz) ≤-95dBm (32GHz~44GHz) (Exceptional Frequency: 3.2GHz) |
Second Harmonic Distortion | <-60dBc (Attenuation 0dB, -30dBm Input Signal) |
Absolute Amplitude Accuracy (20℃~30℃, 30 minutes of preheating) |
±1.8dB (10MHz~13GHz) ±2.3dB (13GHz~40GHz) |
Input Attenuator | Attenuation Range: 0dB~50dB, 10dB Stepping |
Maximum Continuous Input |
+30dBm Peak Typical(≥10dB attenuation) +23dBm Peak Typical(<10dB attenuation) +13dBm Peak Typical(Pre-amp On) |
Reference Level |
Range: -120dBm~+30dBm Conversion Uncertainty: ±1.20dB |
Battery Operating Time | About 2.5h |
Size |
314mm (W)×218mm (H)×91mm (D) (excluding handle, stand) 338mm(W)×218mm (H)×100mm (D) (excluding handle, stand) |
Weight | About 5kg (excluding battery) |
Operating Temperature | -10℃~+50℃ |
Storage Temperature | -40℃~+70℃ |
Electromagnetic Compatibility | Conforms to GJB3947A-2009 3.9.1 Requirements |
Power Consumption | ≤30W (no charging to the battery) |
Test Interface |
4024D/E: Type N Connector (Female) 4024F/G: 2.4mm Connector (Male) |
Other Interfaces |
10MHz Reference Input/output: BNC Female Connector External Triggering Input: BNC Female Connector IF Output: BNC Female Connector GPS Antenna Input: BNC Female Connector |
Информация для заказа
No. | Наименование | Описание |
4024A | Анализатор спектра | 9kHz~4GHz |
4024B | Анализатор спектра | 9kHz~6.5GHz |
4024C | Анализатор спектра | 9kHz~9GHz |
4024D | Анализатор спектра | 9kHz~20GHz |
4024E | Анализатор спектра | 9kHz~26.5GHz |
4024F | Анализатор спектра | 9kHz~32GHz |
4024G | Анализатор спектра | 9kHz~44GHz |
Опции
No. | Наименование | Описание |
4024-001 | Optional Accessories of English Version | English Signs, Keys, Menu |
4024-003 | User Manual (English) | -- |
4024-005 | Programming Manual (English) | -- |
4024-006 | Power Adapter | Power Adapter |
4024-007 | Rechargeable Lithium Ion Battery | Standby Battery |
4024-008 | Purple Cat5e Cable | Point to Point |
4024-009 | Micro SD Card | 2 Meters |
4024-010 | GPS Antenna | Class4 |
4024-011 | USB Power Meter Option | Capacity: 8G |
4024-012 | 87230 USB CW Power Probe | GPS exposed Antenna |
4024-013 | 87231 USB CW Power Probe | Provide USB Power Measurement Function (Requires USB Power Probe:012/013/014/015) |
4024-014 | 87232 USB CW Power Probe | 9kHz~6GHz Power Probe |
4024-015 | 87233 USB CW Power Probe | 10MHz~18GHz Power Probe |
4024-016 | Interference Analyzer Option | 50MHz~26.5GHz Power Probe |
4024-017 | AM/FM/PM Analyzer Option | 50MHz~40GHz Power Probe |
4024-018 | Channel Scanner Option | Provide Spectrogram |
4024-019 | List Sweep Option | RSSI Measurement etc. Functions |
4024-020 | Zero Span IF Output | To Realize Modulation Characteristics Analysis of AM/FM/PM Signals |
4024-021 | 89101A Antenna | To Realize Signal Power Measurement of Multiple Channels and Frequency |
4024-022 | 89101B Antenna | To Realize Continuous Sweep Measurement of Various Frequency Bands |
4024-023 | 89101C Antenna | Output the Third or Fourth IF Signal (Choose One of Two) |
4024-024 | 89101D Antenna | Frequency Range:10kHz~20MHz |
4024-025 | 89401 Antenna Amplifier | Frequency Range:20MHz~200MHz |
4024-026 | 89901 Antenna | Frequency Range:200MHz~500MHz |
4024-027 | 89902 Antenna | Frequency Range:500MHz~4GHz |
4024-028 | Functional Bag | Frequency Range:10kHz~4GHz |
4024-029 | Backpack | N(f) |
4024-030 | Safety Instrument Carrying Case | Frequency Range:1GHz~18GHz |
4024-031 | 89901 Antenna handle | N(f) |
4024-032 | 89902 Antenna handle | Frequency Range:18GHz~40GHz |
4024-034 | Field Strength Option | 2.92mm(f) |
Стандартная комплектация:
· Стандартный 3-Фазный Шнур Питания
· Адаптер питания
· Инструкция
· USB Кабель
· Built-In Rechargeable Lithium Ion Battery
· Сертификат калибровки
