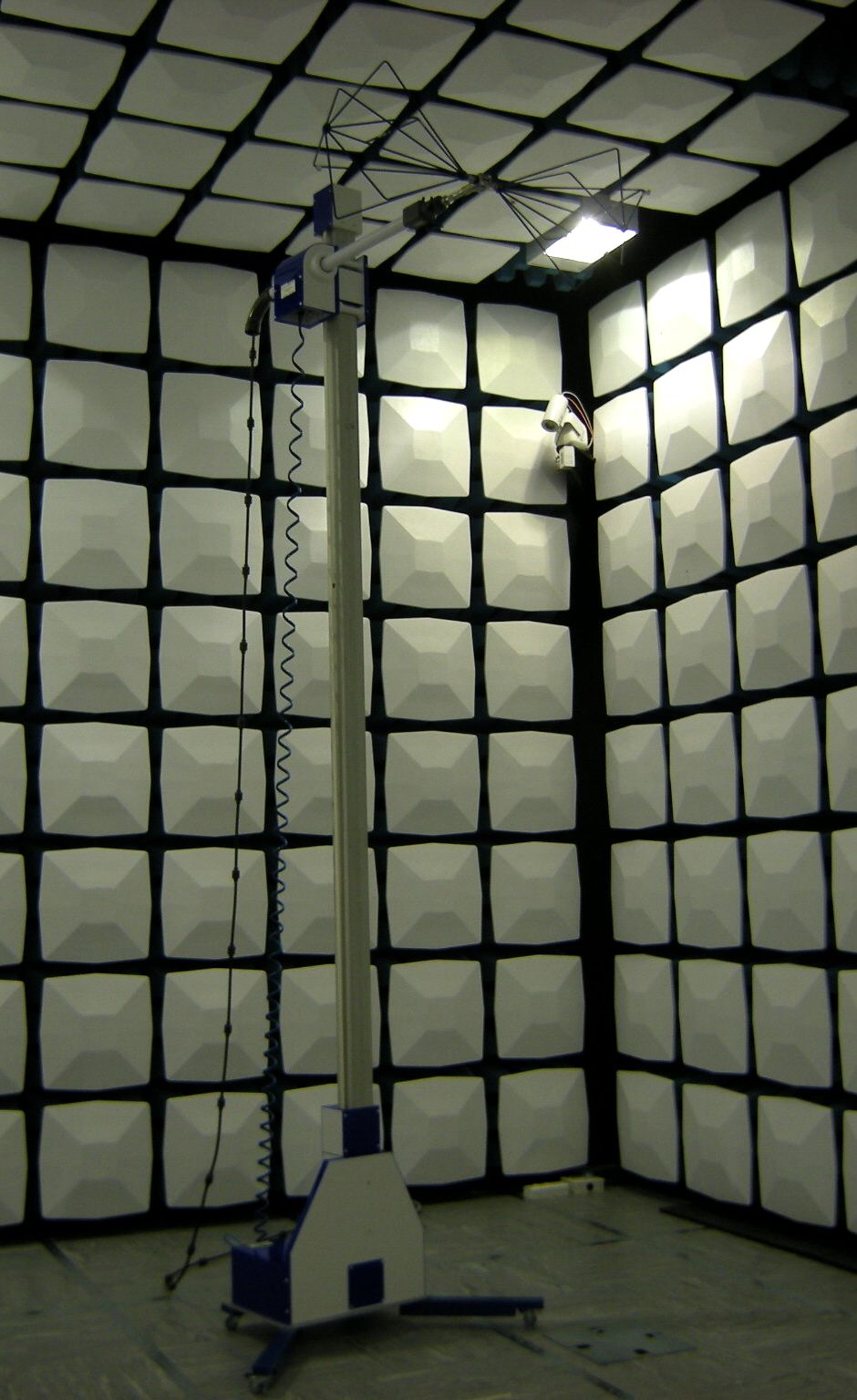

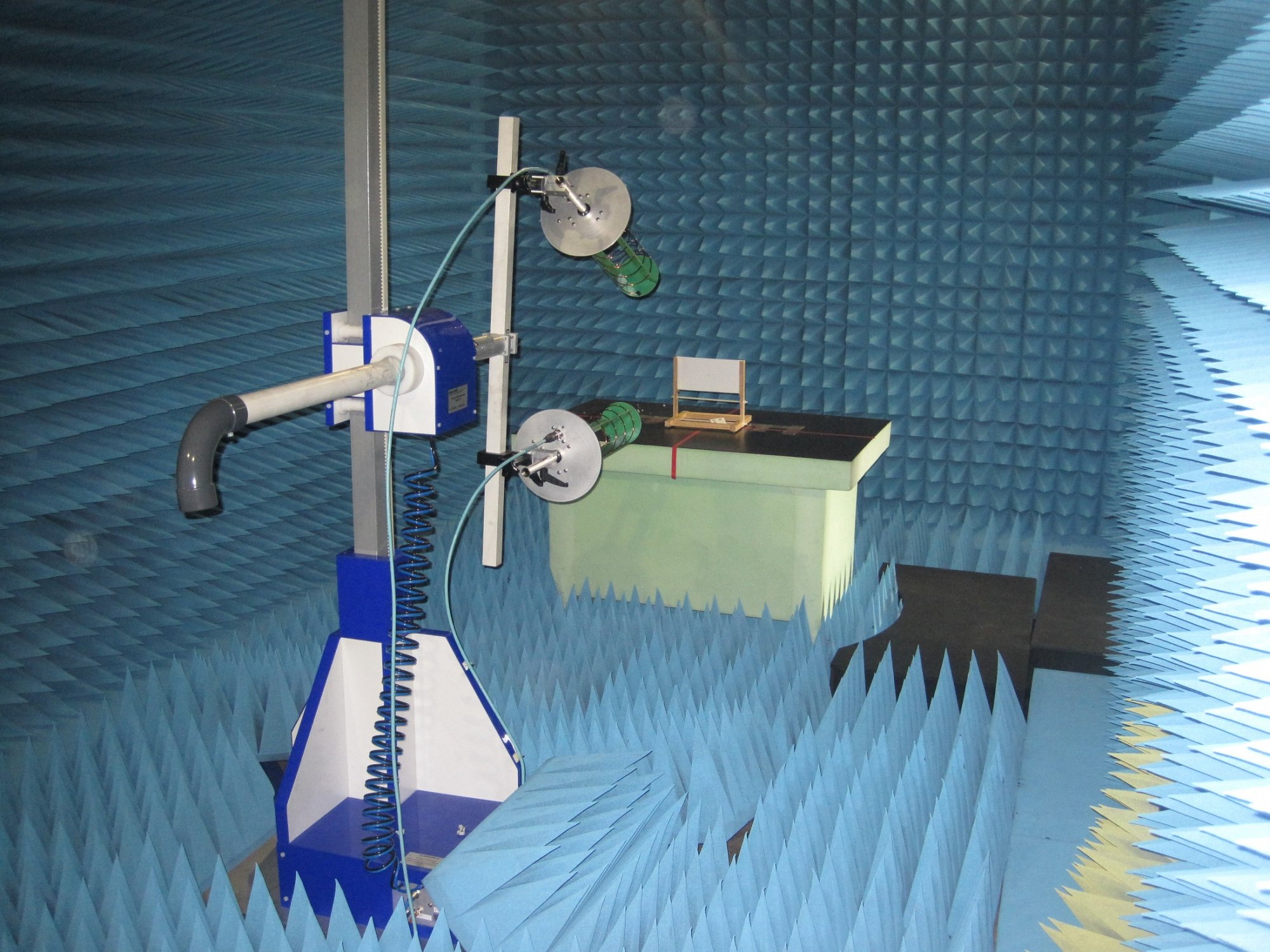

Антенные мачты серии CAM, предназначены для использования в полубезэховых/безэховых камерах, а также и в других измерительных решениях. Антенная мачта, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (максимально 0,3 м над уровнем пола). По запросу доступны адаптеры для всех имеющихся в продаже антенн. Все мачты серии АМ имеют автоматическое изменение поляризации антенн (вращаются вокруг своей оси). Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.
Подробнее
Описание
Технические данные антенных мачт серии CАМ
*Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
- Размеры основания (Д х Ш) - 1,3 м х 0,7 м
- Скорость позиционирования - 4 ÷ 14 см/сек
- Точность позиционирования - +/- 1 см
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан
- Давление (максимальное) – 6 бар
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Подшипники на мачте скольжения - шариковые
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, 15 м воздушного шланга, руководство пользователя
| CAM2.0-P | CAM2.0-P-12kg | CAM3.0-P | CAM3.0-P-12kg | CAM4.0-P | CAM4.0-P-12kg | CAM6.0-P | CAM6.0-P-12kg | |
| Диапазон автоматической (электрической) регулировки высоты антенны | 1,0 м ÷ 2,0 м | 1,0 м ÷ 2,0 м | 1,0 м ÷ 3,0 м | 1,0 м ÷ 3,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 6,0 м | 1,0 м ÷ 6,0 м |
| Общая высота мачты | 2,4 м | 2,4 м | 3,4 м | 3,4 м | 4,4 м | 4,4 м | 6,4 м | 6,4 м |
| Поперечное сечение мачты | 60мм х 60мм | 100мм х 100мм | 60мм х 60мм | 100мм х 100мм | 60мм х 60мм | 100мм х 100мм | 60мм х 60мм | 100мм х 100мм |
| Нагрузка (максимальная, сбалансированная)* | 8 кг | 12 кг | 8 кг | 12 кг | 8 кг | 12 кг | 8 кг | 12 кг |
| Общий вес | 55 кг | 60 кг | 55 кг | 60 кг | 60 кг | 70 кг | 70 кг | 80 кг |
*Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
- Размеры основания (Д х Ш) - 1,3 м х 0,7 м
- Скорость позиционирования - 4 ÷ 14 см/сек
- Точность позиционирования - +/- 1 см
- Поляризация - пневматическая, 0°/90° (верт./гориз.)
- Время позиционирования - 0°/90° ≈ 3 сек
- Привод поляризации – пневматический поворотный привод
- Управление - электромагнитный клапан
- Давление (максимальное) – 6 бар
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления (максимальный) - 2A
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - зубчатый ремень
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Подшипники на мачте скольжения - шариковые
- Температурный режим эксплуатации - + 10°С ÷ + 35°С
- Аксессуары - 1,5 м кабель питания, 15 м воздушного шланга, руководство пользователя
