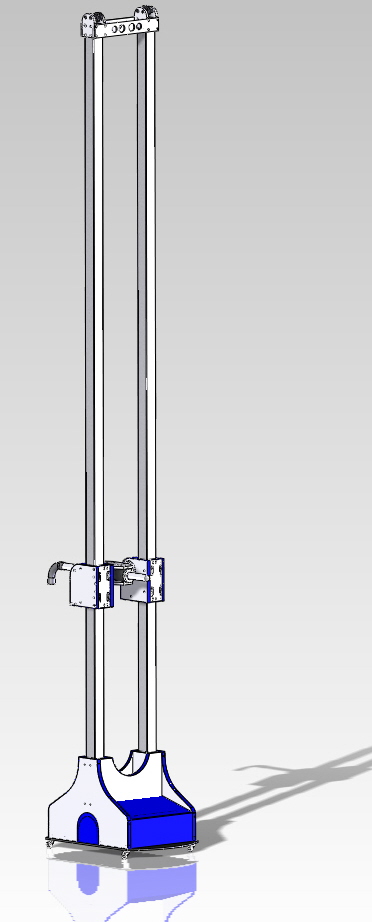

Антенные мачты серии DAM предназначены для использования в полубезэховых/безэховых камерах, а также и в других измерительных решениях. Все мачты серии DАМ имеют автоматическое изменение поляризации. Антенная мачта, за исключением привода, изготовлена из ПВХ и армированного стеклопластика. Металлические части расположены только в основании мачты и в механизме привода (до 30 см над уровнем пола). По запросу доступны адаптеры для всех типов антенн. Шина IEEE 488.2 (GPIB) обеспечивает управление всеми функциями мачты при работе с контроллерами Maturo.

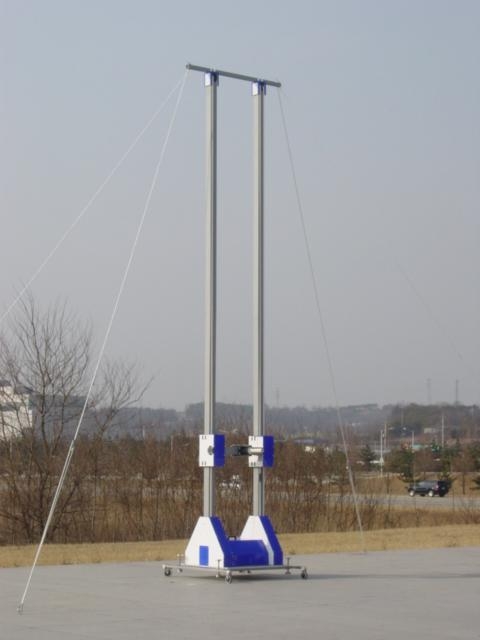

Мачта DAM6.0-O специально разработана для использования на открытых испытательных площадках, специальные растяжки, анкерные штифты и защитная крышка обеспечивают её работу при скорости ветра до 60 км/ч.
Мачта DAM6.0-O специально разработана для использования на открытых испытательных площадках, специальные растяжки, анкерные штифты и защитная крышка обеспечивают её работу при скорости ветра до 60 км/ч.
Подробнее
Описание
Технические данные антенных мачт серии DАМ
- Нагрузка (максимальная, сбалансированная) – 20 кг.
Для длинных и тяжелых антенн, для балансировки нагрузки, необходим противовес с учётом расстояния до центра тяжести антенны.
- Материал - пластик + армированный стеклопластик, стойкий к атмосферным воздействиям
- Поперечное сечение мачты - 100 мм х 100 мм, 2 стойки мачты
- Скорость позиционирования - 2 ÷ 16 см/сек
- Точность позиционирования - +/- 0,5 см (DAM4.0-P, DAM6.0-P - +/- 1 см)
- Мотор - бесщеточный двигатель постоянного тока 200 Вт
- Подавление помех - 20 дБ при ограничениях EN 55022 класс B
- Ток потребления – до 5 А
- Напряжение - 208÷230 В переменного тока, 50/60 Гц, однофазное
- Соединительные кабели - волоконно-оптические линии
- Дистанционное управление - IEEE интерфейс
- Привод антенного блока - 3 зубчатых ремня
- Материал зубчатых ремней – Кевлар, усиленный (неметаллический)
- Температурный режим эксплуатации - +10°С ÷ +35°С, DAM6.0-O -10°С ÷ +35°С
- Аксессуары - 1,5 м кабель питания, руководство пользователя
| DAM4.0-E | DAM4.0-P | DAM6.0-E | DAM6.0-P | DAM6.0-O | |
| Диапазон автоматической (электрической) регулировки высоты антенны | 1,0 м ÷ 4,0 м | 1,0 м ÷ 4,0 м | 1,0 м ÷ 6,0 м | 1,0 м ÷ 6,0 м | 1,0 м ÷ 6,0 м |
| Общая высота мачты | 4,5 м | 4,5 м | 6,5 м | 6,5 м | 6,6 м |
| Размеры основания (Д х Ш) | 1,2 м х 0,7 м | 1,2 м х 0,7 м | 1,2м х 0,7 м | 1,2 м х 0,7 м | 1,4 м х 1,3 м |
| Общий вес | 160 кг | 160 кг | 180 кг | 180 кг | 220 кг |
| Поляризация | электрическая, 0°/90° (верт./гориз.) | пневматическая, 0°/90° (верт./гориз.) | электрическая, 0°/90° (верт./гориз.) | пневматическая, 0°/90° (верт./гориз.) | электрическая, 0°/90° (верт./гориз.) |
| Время позиционирования | 0°/90° ≈ 3 сек | 0°/90° ≈ 3 сек | 0°/90° ≈ 3 сек | 0°/90° ≈ 3 сек | 0°/90° ≈ 3 сек |
| Давление (максимальное) | 6 бар | 6 бар |
