      Поворотные столы MATURO серии TT-WI

      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      • Поворотные столы  MATURO серии TT-WI - компания «Мастер-Тул»
      maturo

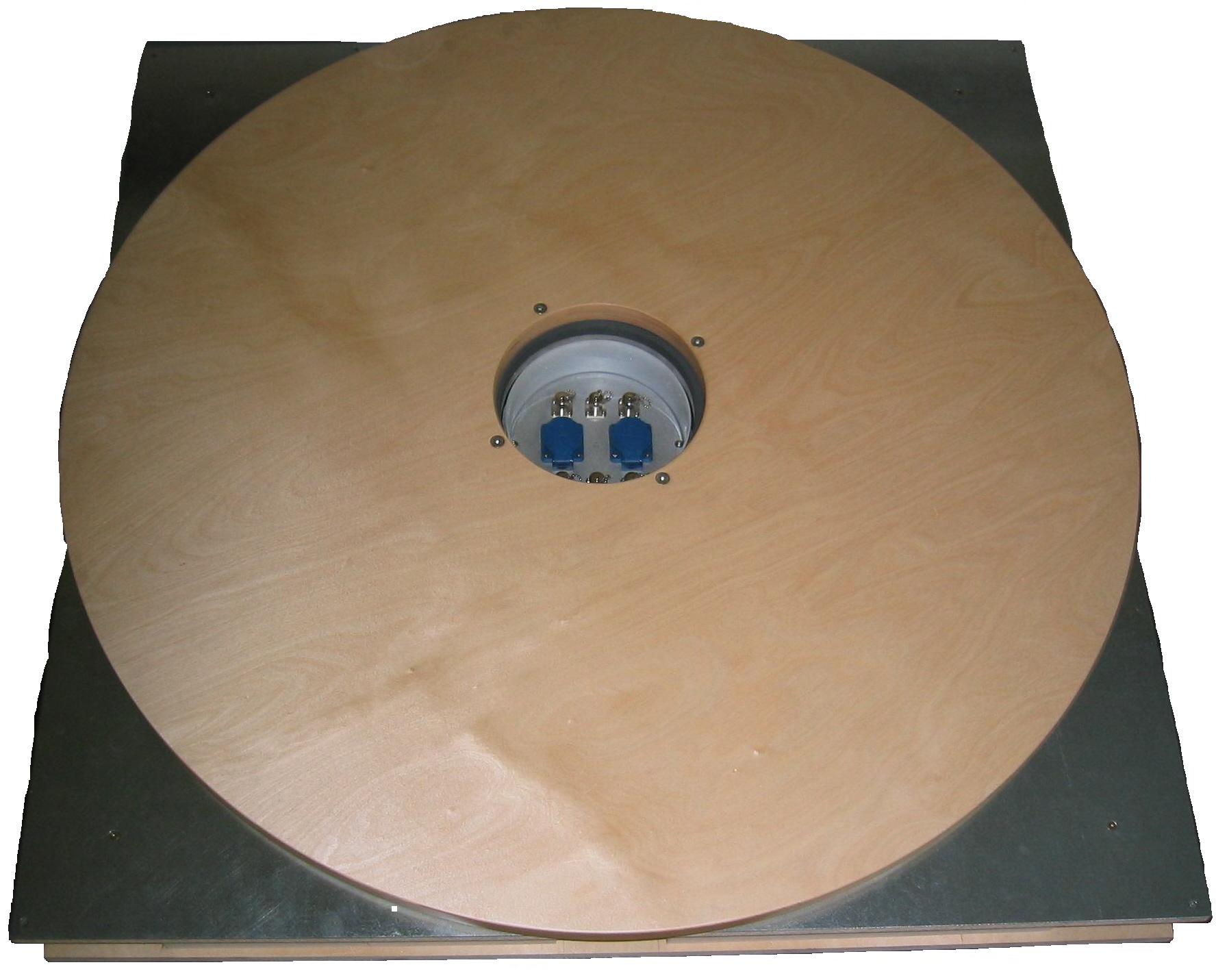

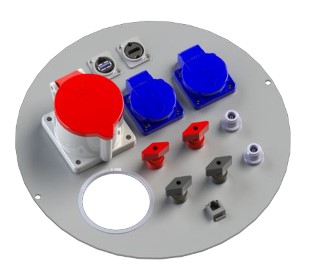

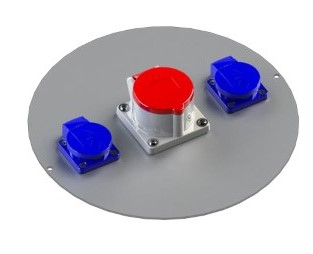

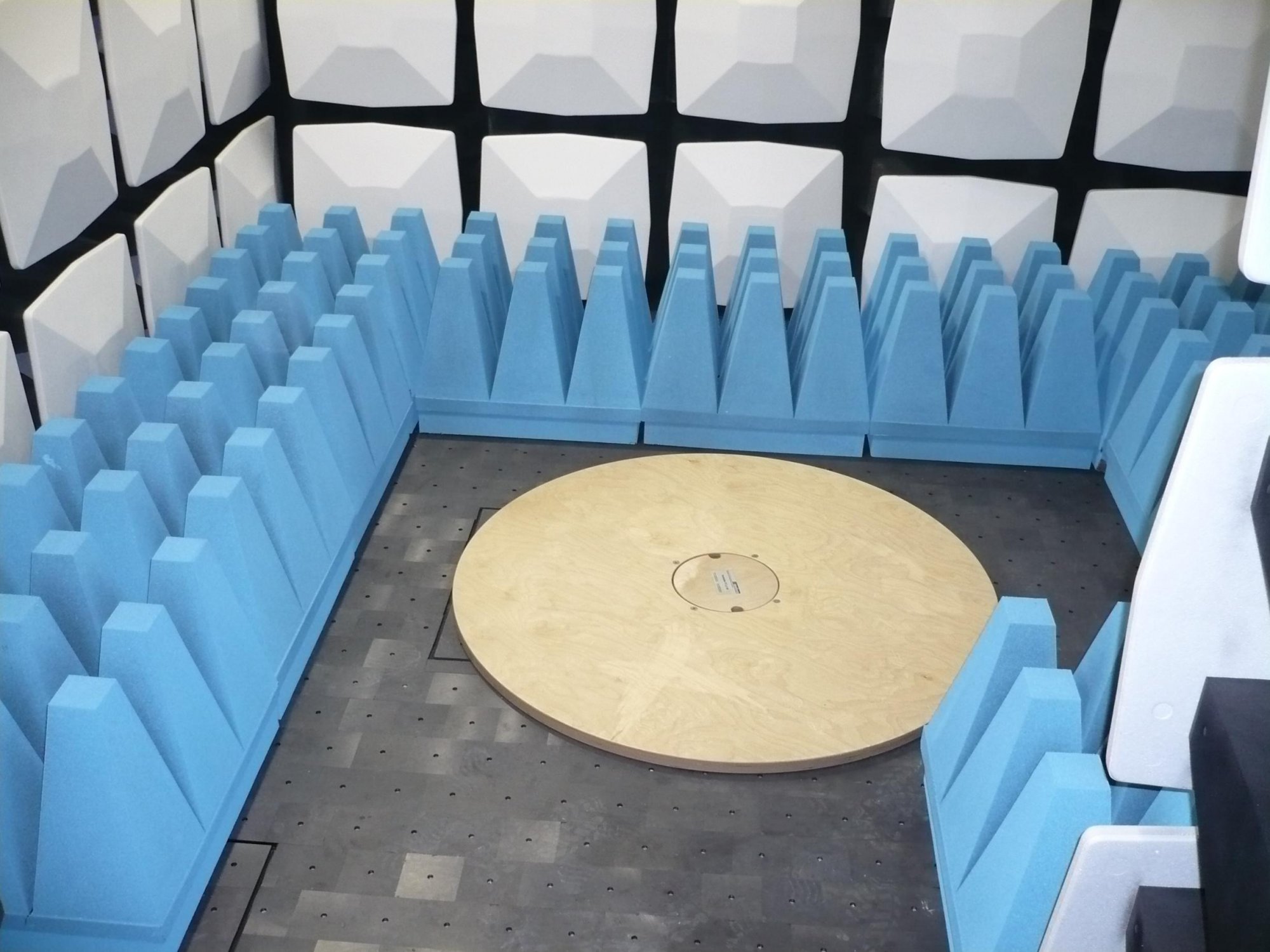

      Поворотные столы серии TT-WI специально разработаны для их установки в безэховые экранированные камеры. Отверстие диметром 285 мм в центре поворотного стола обеспечивает возможность установки коммуникационного блока для подключения электропитания, ВЧ-кабелей и т.д к тестируемому устройству. Между деревянными плоскостями стола есть разделительная пластина, которая может быть покрыта ферритовой плиткой. Интерфейсы LAN (TCP/IP) и IEEE 488.2 (GPIB) обеспечивают управления всеми функциями поворотного стола при работе с контроллерами SCU/MCU или NCD компании Maturo.

      Подробнее
      ЗАКАЗАТЬ
      • Описание
      • Документы
      Описание
      Технические данные поворотных столов серии TT-WI

      TT1.2WI TT1.5WI TT2.0WI
      Диаметр 1,2 м 1,5 м 2,0 м
      Грузоподъёмность 500 кг 500 кг 500 кг
      Точечная нагрузка 125 кг/см.кв. 125 кг/см.кв. 125 кг/см.кв.
      Высота до ферритового покрытия (минимум) 118 мм 118 мм 118 мм
      Высота общая (максимум) 166 мм 166 мм 166 мм
      Материал покрытия Ламинированная древесина Ламинированная древесина Ламинированная древесина
      Скорость вращения 0,1 ÷ 2,5 обор/мин 0,1 ÷ 2,5 обор/мин 0,1 ÷ 2,5 обор/мин
      Угол поворота -200 °/ +400 ° -200 °/ +400 ° -200 °/ +400 °
      Точность позиционирования +/- 0,5 ° +/- 0,5 ° +/- 0,5 °
      Общий вес 120 кг 170 кг 250 кг

      Мотор - бесщеточный двигатель постоянного тока
      Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
      Ток потребления (максимальный) - 16A
      Напряжение - 110÷230 В переменного тока, 50/60 Гц, однофазное
      Соединительные кабели - волоконно-оптические линии
      Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD)
      Привод поворотного стола – зубчатый ремень, червячный редуктор
      Температурный режим эксплуатации - + 10°С ÷ + 35°С
      Аксессуары - 3 м кабель питания, руководство пользователя

      Разработка и изготовление систем в соответствии со спецификациями заказчика!

      Видеоматериалы:
      https://maturo-gmbh.com/en/products/turntables
      https://www.maturo-gmbh.com/de/home
      Документы
      TT 2_0 WI
      215.5 Кб
      TT 1_5 WI
      215.4 Кб
      TT 1_2 WI
      215.3 Кб
