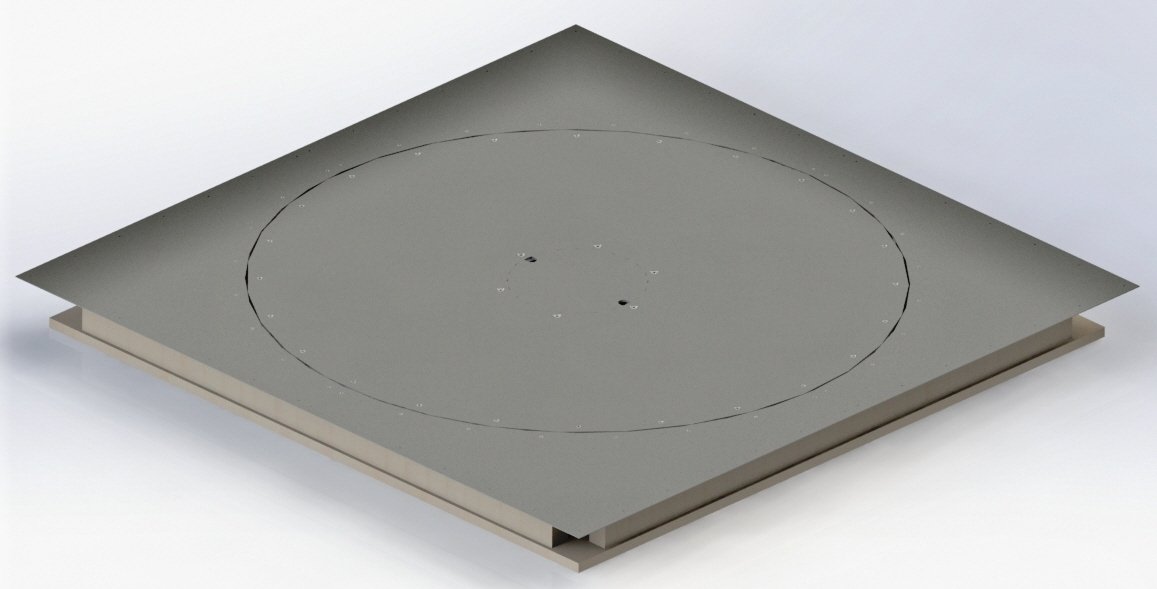

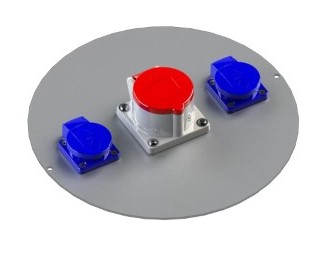

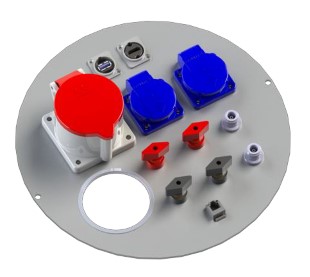

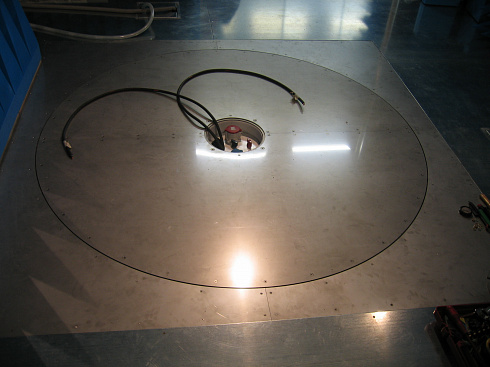

Поворотные столы серии TT-SI разработаны специально для монтажа заподлицо в полу безэховой экранированные камеры. Несущая поверхность изготовлена из нержавеющей стали. Отверстие диметром 285 мм в центре поворотного стола обеспечивает возможность установки коммуникационного блока для подключения электропитания, ВЧ-кабелей и т.д к тестируемому устройству. Квадратные установочные габариты упрощают монтаж и соединение с экранирующим контуром камеры. Интерфейсы LAN (TCP/IP) и IEEE 488.2 (GPIB) обеспечивают управления всеми функциями поворотного стола при работе с контроллерами SCU/MCU или NCD компании Maturo.
Подробнее
Описание
Технические данные поворотных столов серии TT-SI
Мотор - бесщеточный двигатель постоянного тока
Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
Ток потребления (максимальный) - 16A
Напряжение - 110÷230 В переменного тока, 50/60 Гц, однофазное
Соединительные кабели - волоконно-оптические линии
Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD
Привод поворотного стола – зубчатый ремень, червячный редуктор
Допуск концентричности - +/- 3 мм
Перепады по высоте - менее 5 мм
Контактная плоскость заземления - каждые 50 мм
Температурный режим эксплуатации - + 10°С ÷ + 35°С
Аксессуары - 3 м кабель питания, руководство пользователя
Разработка и изготовление систем в соответствии со спецификациями заказчика!
| TT1.2SI | TT1.5SI | TT2.0SI | |
| Диаметр | 1,2 м | 1,5 м | 2,0 м |
| Грузоподъёмность | 500 кг | 500 кг | 1000 кг |
| Точечная нагрузка | 125 кг/см.кв. | 125 кг/см.кв. | 250 кг/см.кв. |
| Высота общая (минимум) | 130 мм | 130 мм | 130 мм |
| Материал покрытия | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
| Скорость вращения | 0,1 ÷ 2,5 обор/мин | 0,1 ÷ 2,5 обор/мин | 0,1 ÷ 2,5 обор/мин |
| Угол поворота | - 200 °/ + 400 ° | - 200 °/ + 400° | - 200 °/ + 400° |
| Точность позиционирования | +/- 0,5 ° | +/- 0,5 ° | +/- 0,5 ° |
| Монтажный размер | 1,5 м х 1,5 м | 1,8 м х 1,8 м | 2,3 м х 2,3 м |
| Общий вес | 170 кг | 250 кг | 340 кг |
Мотор - бесщеточный двигатель постоянного тока
Подавление помех - 20 дБ при ограничениях DIN EN 55011:2018-05 класс B
Ток потребления (максимальный) - 16A
Напряжение - 110÷230 В переменного тока, 50/60 Гц, однофазное
Соединительные кабели - волоконно-оптические линии
Дистанционное управление - LAN (TCP/IP); IEEE только с контроллером NCD
Привод поворотного стола – зубчатый ремень, червячный редуктор
Допуск концентричности - +/- 3 мм
Перепады по высоте - менее 5 мм
Контактная плоскость заземления - каждые 50 мм
Температурный режим эксплуатации - + 10°С ÷ + 35°С
Аксессуары - 3 м кабель питания, руководство пользователя
Разработка и изготовление систем в соответствии со спецификациями заказчика!
