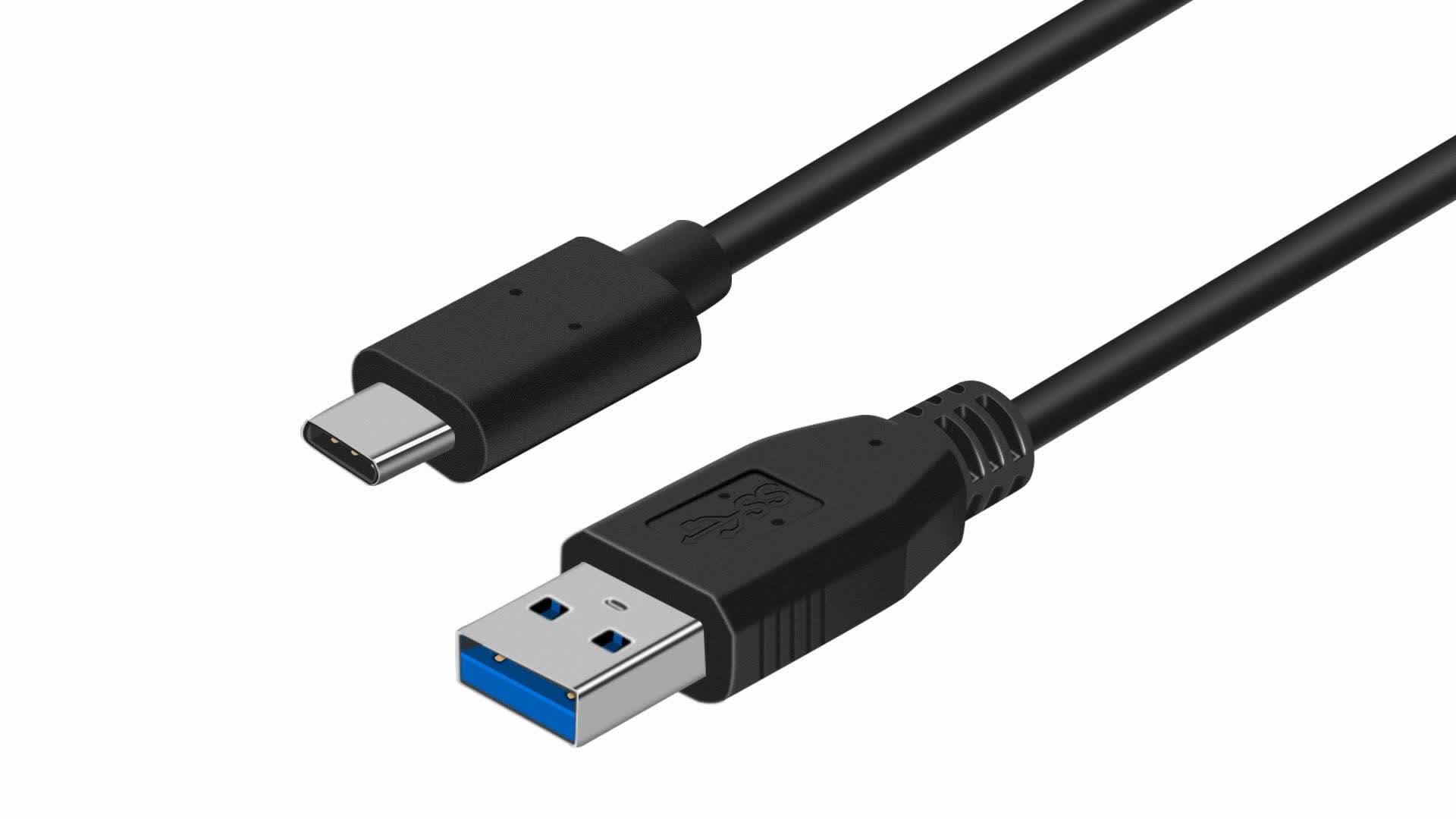

Тестирование стандартов высокоскоростной последовательной передачи данных через разъемы Type-C
Разъём Type-C позволяет консолидировать стандарты высокоскоростной последовательной передачи данных потребительского класса, например USB 3.1, DisplayPort 1.4 и Thunderbolt и использовать дешёвые дисплеи с малым энергопотреблением и повышенными скоростью передачи данных и разрешением. Это влечёт за собой новые сложности при разработке из-за необходимости предискажения на стороне передатчика и коррекции на стороне приёмника, что затрудняет поддержание низкой стоимости разработки и оптимальных электрических характеристик устройств.
Быстрее обеспечивать соответствие требованиям стандартов
Время тестирования уровня соответствия требованиям — критический параметр, и для уменьшения количества требуемых измерений необходима автоматизация.
Программное обеспечение TekExpress для автоматизации тестирования позволяет нажать одну кнопку и быстро получить сведения об успешном или неуспешном выполнении теста на соответствие требованиям (например, с использованием нашего программного обеспечения такие тесты выполняются в три раза быстрее, чем с использованием программного обеспечения конкурентов для DisplayPort).
Уверенное определение границ рабочих диапазонов устройств
Для измерения характеристик конструкций необходимо выполнить разложение вертикального и горизонтального джиттеров, чтобы понять поведение устройства. Чтобы уверенно определять границы рабочих диапазонов устройств, необходима возможность строить глазковые диаграммы с экстраполяцией и анализировать влияние канала на сигнал на дальнем конце с использованием различных моделей каналов.

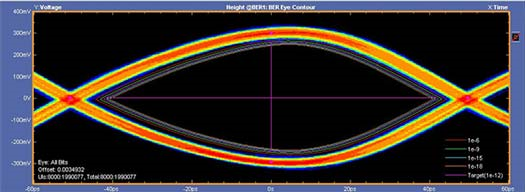

Контур частоты ошибок по битам для интерфейса USB 3.1 второго поколения при скорости передачи данных 10 Гбит/с, экстраполированный при 1E-12.
Помимо простых тестов на соответствие требованиям, при помощи Tektronix DPOJET при отладке вы можете выполнять глубокий анализ (джиттер, шум, высота и ширина глазковой диаграммы, графики визуализации, использование контуров частоты ошибок по битам) причин несоответствия требованиям. Выберите оптимальный канал, необходимый для ваших решений, при помощи прибора Tektronix SDLA, поддерживающего различные модели каналов для эмуляции воздействий на сигнал. Анализируйте осциллограммы в автономном режиме и сотрудничайте с рабочими группами вашей компании по всему миру, чтобы уменьшить время вывода продукции на рынок.
Избежать дорогостоящих доработок

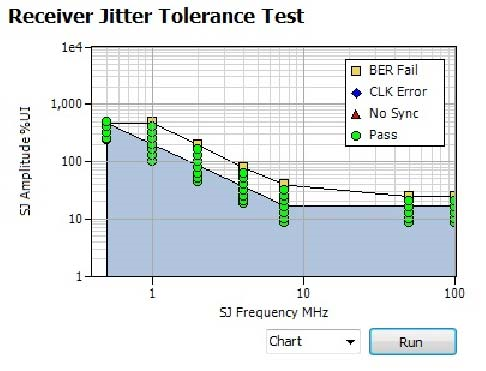

Тестируйте границы допусков джиттера для приёмника USB одним щелчком мыши.
Проблемы, возникающие при отладке петли обратной связи проверяемых устройств, трудно поддаются решению, так как типовые устройства BERT не поддерживают функции подтверждения связи в протоколах и ведение журналов. Секвенсор протокола в решении Tektronix BERT серииBSX позволяет справиться с проблемами, возникающими при отладке петель обратной связи.
Проектирование приёмников может дорого обходиться, а доработки, связанные с границами рабочих диапазонов приёмников, могут стоить ещё больше. Довольно сложно гарантировать, что приёмник имеет рабочий диапазон, достаточный для прохождения испытаний на соответствие требованиям и обеспечения конкурентоспособности, а также сохранить текущий уровень расходов на комплектующие. при помощи средств анализа границ рабочего диапазона в BERTScope вы сможете определить доступные границы рабочих диапазонов ещё на этапе начального проектирования и найдете наиболее приемлемый вариант конструкции перед окончательной её проработкой.

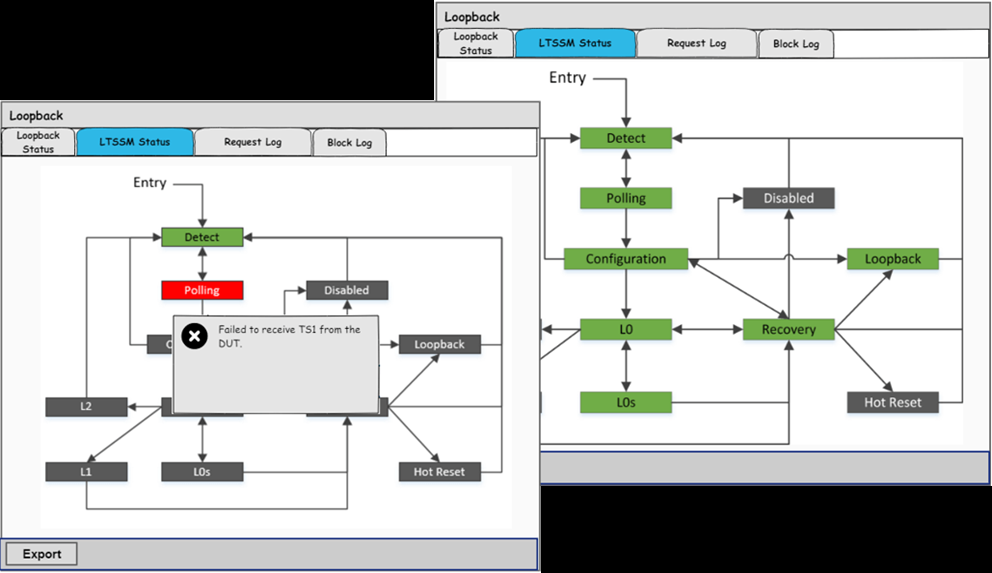

Когда тестируемое устройство находится в закольцованном режиме, цвет всех состояний и подсостояний должен быть зелёным. Некорректные состояния имеют красный цвет, и при нажатии на них выводится сообщение об ошибке.
Время тестирования уровня соответствия требованиям — критический параметр, и для уменьшения количества требуемых измерений необходима автоматизация.
Программное обеспечение TekExpress для автоматизации тестирования позволяет нажать одну кнопку и быстро получить сведения об успешном или неуспешном выполнении теста на соответствие требованиям (например, с использованием нашего программного обеспечения такие тесты выполняются в три раза быстрее, чем с использованием программного обеспечения конкурентов для DisplayPort).
Уверенное определение границ рабочих диапазонов устройств
Для измерения характеристик конструкций необходимо выполнить разложение вертикального и горизонтального джиттеров, чтобы понять поведение устройства. Чтобы уверенно определять границы рабочих диапазонов устройств, необходима возможность строить глазковые диаграммы с экстраполяцией и анализировать влияние канала на сигнал на дальнем конце с использованием различных моделей каналов.
Контур частоты ошибок по битам для интерфейса USB 3.1 второго поколения при скорости передачи данных 10 Гбит/с, экстраполированный при 1E-12.
Помимо простых тестов на соответствие требованиям, при помощи Tektronix DPOJET при отладке вы можете выполнять глубокий анализ (джиттер, шум, высота и ширина глазковой диаграммы, графики визуализации, использование контуров частоты ошибок по битам) причин несоответствия требованиям. Выберите оптимальный канал, необходимый для ваших решений, при помощи прибора Tektronix SDLA, поддерживающего различные модели каналов для эмуляции воздействий на сигнал. Анализируйте осциллограммы в автономном режиме и сотрудничайте с рабочими группами вашей компании по всему миру, чтобы уменьшить время вывода продукции на рынок.
Избежать дорогостоящих доработок
Тестируйте границы допусков джиттера для приёмника USB одним щелчком мыши.
Проблемы, возникающие при отладке петли обратной связи проверяемых устройств, трудно поддаются решению, так как типовые устройства BERT не поддерживают функции подтверждения связи в протоколах и ведение журналов. Секвенсор протокола в решении Tektronix BERT серииBSX позволяет справиться с проблемами, возникающими при отладке петель обратной связи.
Проектирование приёмников может дорого обходиться, а доработки, связанные с границами рабочих диапазонов приёмников, могут стоить ещё больше. Довольно сложно гарантировать, что приёмник имеет рабочий диапазон, достаточный для прохождения испытаний на соответствие требованиям и обеспечения конкурентоспособности, а также сохранить текущий уровень расходов на комплектующие. при помощи средств анализа границ рабочего диапазона в BERTScope вы сможете определить доступные границы рабочих диапазонов ещё на этапе начального проектирования и найдете наиболее приемлемый вариант конструкции перед окончательной её проработкой.
Когда тестируемое устройство находится в закольцованном режиме, цвет всех состояний и подсостояний должен быть зелёным. Некорректные состояния имеют красный цвет, и при нажатии на них выводится сообщение об ошибке.
Справочное руководство по USB 3.1: сведения, которые вам нужно знать
Быстро и просто получайте доступ к важным техническим характеристикам USB без необходимости листать сотни страниц. Это руководство содержит важные параметры электрических испытаний, справочные изображения шаблонов соответствия требованиям, последовательности петли обратной связи для первого и второго поколений, сведения о том, как преодолеть основные сложности, возникающие при тестировании передатчиков и приёмников и измерении их параметров, а также многое другое.
Быстро и просто получайте доступ к важным техническим характеристикам USB без необходимости листать сотни страниц. Это руководство содержит важные параметры электрических испытаний, справочные изображения шаблонов соответствия требованиям, последовательности петли обратной связи для первого и второго поколений, сведения о том, как преодолеть основные сложности, возникающие при тестировании передатчиков и приёмников и измерении их параметров, а также многое другое.
Решения для отладки электрического физического слоя устройств USB 3.1 Gen1 и Gen2 для устранения несоответствия стандартам. Примечание по применению
В руководстве приводится дополнительная информация о разъёме Type-C и преимуществах его использования в устройствах USB 3.1, соответствующих новейшему стандарту USB 3.1, а также описываются решения, позволяющие не ограничиваться тестированием соответствия, чтобы найти причину проблем, которые препятствуют достижению соответствия и отнимают дорогостоящее время тестирования.
В руководстве приводится дополнительная информация о разъёме Type-C и преимуществах его использования в устройствах USB 3.1, соответствующих новейшему стандарту USB 3.1, а также описываются решения, позволяющие не ограничиваться тестированием соответствия, чтобы найти причину проблем, которые препятствуют достижению соответствия и отнимают дорогостоящее время тестирования.
Решения для интерфейса DisplayPort

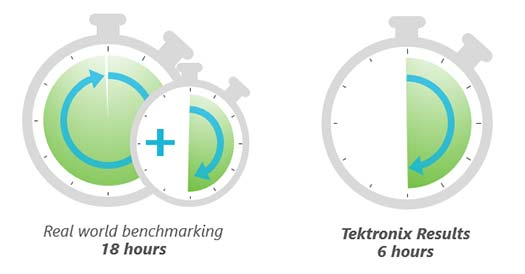

Уменьшение общего времени тестирования на соответствие требованиям до менее чем 6 часов позволяет инженерам сосредоточиться на других задачах во время выполнения тестов.
Уменьшение общего времени тестирования на соответствие требованиям до менее чем 6 часов позволяет инженерам сосредоточиться на других задачах во время выполнения тестов.
Решения для стандарта Thunderbolt
Сокращение сроков анализа, проверки и тестирования на соответствие стандартам устройств Thunderbolt с помощью решений для тестирования от Tektronix. Приборы и программное обеспечение для анализа от Tektronix обеспечивают необходимую гибкость для проверки устройств Thunderbolt на соответствие стандартам, а также определения характеристик и отладки.
Краткое справочное руководство «Понятие и определение характеристики джиттера»
Джиттер тактовой частоты — это нежелательный спутник всех электрических систем, которые используют разность потенциалов для представления информации о тактовой частоте. Этот документ посвящен, главным образом, джиттеру в электрических системах.
Основы проведения измерений для проверки подтверждения соответствия последовательной передачи данных
Это краткое справочное руководство содержит информацию, необходимую для понимания общих аспектов последовательной передачи данных, а также описание требований к аналоговым и цифровым измерениям, которые применяются в этим новым технологиям последовательной передачи данных.
Краткое справочное руководство «Понятие и определение характеристики джиттера»
Джиттер тактовой частоты — это нежелательный спутник всех электрических систем, которые используют разность потенциалов для представления информации о тактовой частоте. Этот документ посвящен, главным образом, джиттеру в электрических системах.
Основы проведения измерений для проверки подтверждения соответствия последовательной передачи данных
Это краткое справочное руководство содержит информацию, необходимую для понимания общих аспектов последовательной передачи данных, а также описание требований к аналоговым и цифровым измерениям, которые применяются в этим новым технологиям последовательной передачи данных.
